Tuya okos villanyóra – 1 fázisú DIN-sínes fogyasztásmérő, távkapcsolós, előre fizetős, színes kijelzővel

Adatok a színes kijelzőn, elszámolás a telefonon: előre fizetés, többtarifás díjszámítás és távkapcsolás egy egyfázisú áramkörhöz

Az AT2P az elosztószekrény 35 mm-es DIN sínjére pattintható, és 1,33 hüvelykes HD színes kijelzőn valós időben mutatja a feszültséget, az áramot, a teljesítményt, a fogyasztást és a költséget. A díjmentes Tuya Smart / Smart Life alkalmazással előre fizetős áramértékesítést végezhet, a költséget három tarifamódban automatikusan számoltathatja, és távolról kapcsolhatja az áramkört; túlfeszültség, feszültséghiány, túláram vagy túlterhelés esetén magától lekapcsol. Akár 100 A - ideális kiadó lakások, apartmanok és kis üzletek egyenkénti méréséhez.

★ Előre fizetés - először feltöltés, az energia elfogytával lekapcsol

• Az alkalmazás „Költség” oldalán kapcsolja be az előre fizetést, és töltsön fel energiát (kWh) az áramkörre; az oldal mutatja a maradék energiát
• Bekapcsolás után minden 0,05-0,07 kWh felhasznált energia levonódik a maradékból
• Beállítható alacsony energiaszint riasztási érték: ha a maradék ez alá csökken, a mérő riaszt, és a beállítástól függően lekapcsol
• Nulla maradék energiánál a mérő mindig lekapcsol; feltöltés után az áramellátás helyreáll - nincs helyszíni kiszállás, nincs mérőleolvasás
• A feltöltések előzménye megtekinthető; a maradék energia egy koppintással nullázható

★ Három tarifamód - csúcs/völgy és sávos árak szabadon beállíthatók

• Az árak, időszakok és szorzók a mérő menüjében vagy az alkalmazásban állíthatók; a költséget automatikusan számolja, és a kijelzőn és az alkalmazásban is mutatja
• Megfelel a hazai nappali/éjszakai tarifának, és a bérbeadó saját egységárral számlázhat a bérlőknek

★ Távkapcsolás, időzítés és visszaszámlálás

• Be- és kikapcsolás az alkalmazásból - távolsági korlát nélkül, amíg van hálózati jel
• Időzítés: több időzített feladat, amelyek automatikusan be- vagy kikapcsolnak
• Visszaszámlálás: kikapcsolás (vagy bekapcsolás) a beállított idő után
• Beállítható a bekapcsoláskori kapcsolóállapot (pl. az utolsó állapot megjegyzése)
• Hangvezérlés Amazon Alexával és Google Asszisztenssel

Védelem és riasztás - automatikus lekapcsolás a határértékeknél

• Túlfeszültség, feszültséghiány, túláram és túlterhelés elleni védelem, a határértékek a mérő menüjében vagy az alkalmazásban állíthatók
• Határérték elérésekor riasztó képernyő jelenik meg, hangjelzés szól, és a beépített relé lekapcsolja a kimenetet a készülékek védelmében
• A feszültség normalizálódása után a beállított visszakapcsolási késleltetéssel (pl. 5 perc) automatikusan visszakapcsol
• Az alacsony energiaszint riasztást lásd az előre fizetésnél

HD színes kijelző és gombok

1,33 hüvelykes HD színes kijelző, két oldallal:

• 1. oldal: feszültség (V), áram (A), teljesítmény (W), összes fogyasztás (kWh), költség
• 2. oldal: frekvencia (Hz), teljesítménytényező (PF), a relé be/ki állapota, dátum és idő, a mérő CPU-hőmérséklete
• A fényerő, a készenléti fényerő, a készenléti idő és a készenléti képernyő állítható; a kijelző elforgatható

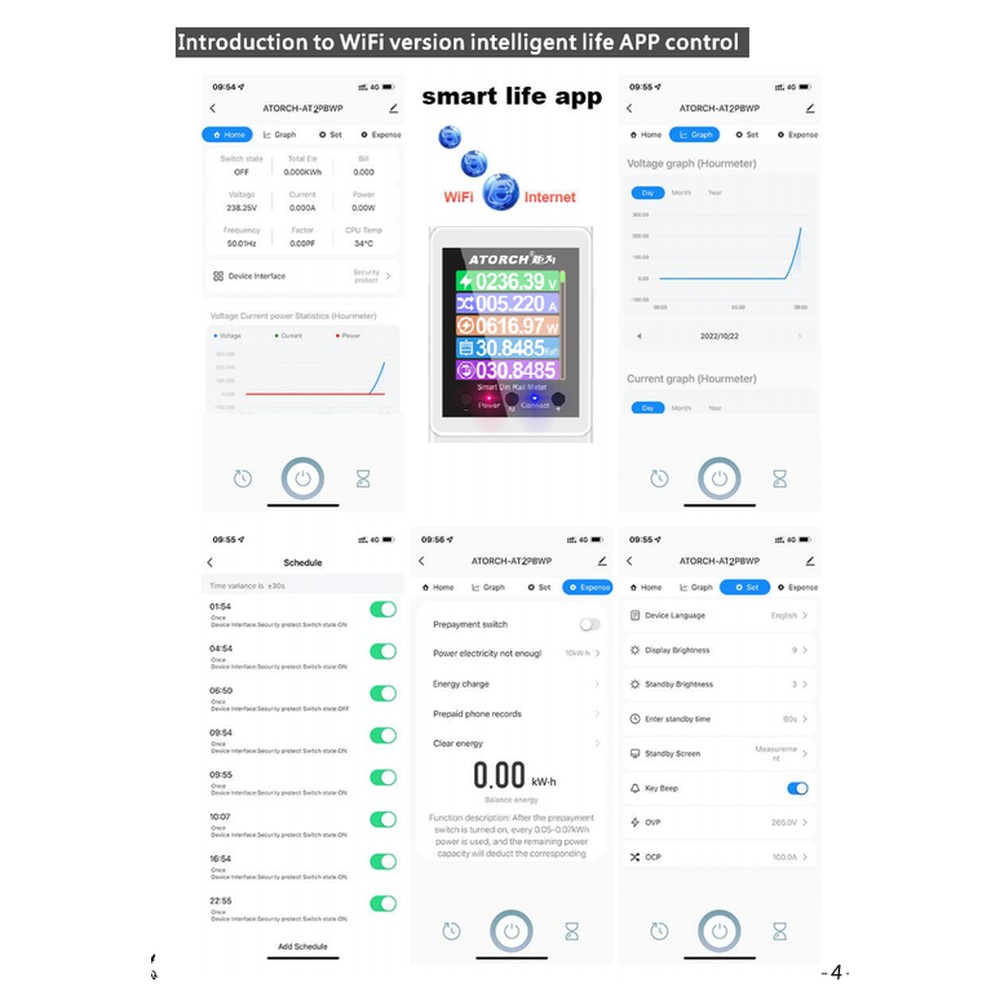

Az alkalmazás funkciói

• Kezdőlap: kapcsolóállapot, összes fogyasztás, összes költség, feszültség, áram, teljesítmény, frekvencia, teljesítménytényező, CPU-hőmérséklet, valamint óránkénti feszültség/áram/teljesítmény görbék
• Grafikon: feszültség-, áram-, teljesítmény- és fogyasztási statisztika napi / havi / éves bontásban
• Beállítások: nyelv, fényerő, készenlét, gombhang, túlfeszültség/túláram és egyéb határértékek, határérték-vezérlés, bekapcsoláskori állapot, tarifamód
• Költség: előre fizetés kapcsoló, alacsony energiaszint riasztási érték, feltöltés, feltöltési előzmények, maradék energia nullázása
• Egy telefonról több mérő kezelhető, és egy mérő megosztható a családdal vagy a kollégákkal
• Távoli firmware-frissítés Wi-Fi-n (OTA); az adatok áramkimaradás után is megmaradnak

Fogyasztási adatok nullázása és gyári visszaállítás

• A mérőn: tartsa hosszan nyomva az M gombot, lépjen a „Data Zero” menüpontra, és nyomja meg a „+” gombot - megjelenik az „OK”, az adatok törlődtek
• A telefonon: az alkalmazás Beállítások oldalán koppintson az „Összesített adatok nullázása” gombra
• Új router vagy Wi-Fi jelszó esetén: futtassa a „Wi-Fi eszköz visszaállítása” funkciót a menüben vagy az alkalmazásban, majd párosítson újra
• Gyári visszaállítás: röviden nyomva az M gombot lépjen az utolsó menüpontra, majd tartsa nyomva a „+” gombot 3 másodpercig

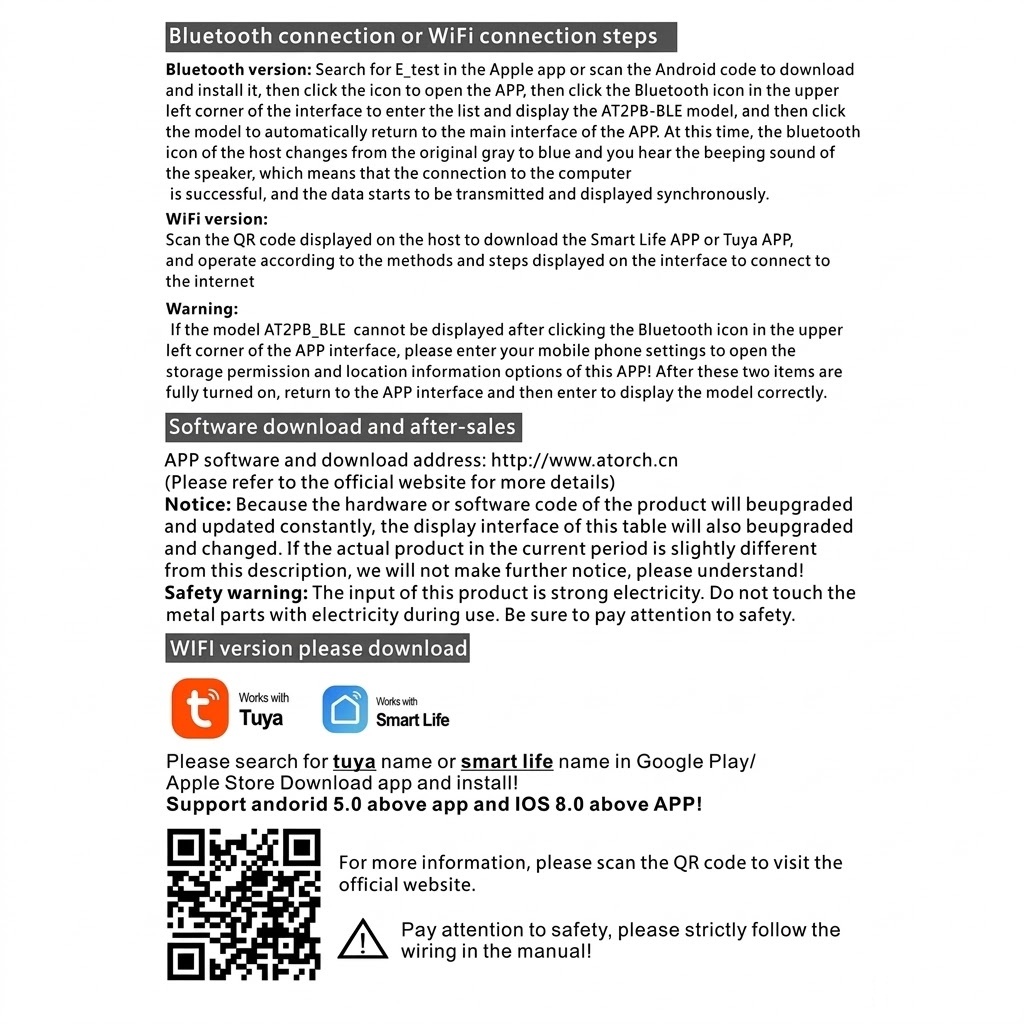

Alkalmazás és párosítás

1. Töltse le a Tuya Smart vagy Smart Life alkalmazást, regisztráljon és jelentkezzen be; engedélyezze a kért jogosultságokat
2. Kapcsolja be a telefon Bluetooth-ját, és helyezze feszültség alá a mérőt
3. Az alkalmazás Bluetooth-on megtalálja a mérőt (Bluetooth-párosítás + Wi-Fi-kapcsolat) - koppintson a hozzáadásra
4. Adja meg a 2,4 GHz-es Wi-Fi hálózat nevét és jelszavát (az 5 GHz nem támogatott)
5. Kész - az adatok, a kapcsolás, a tarifák és az előre fizetés távolról kezelhetők

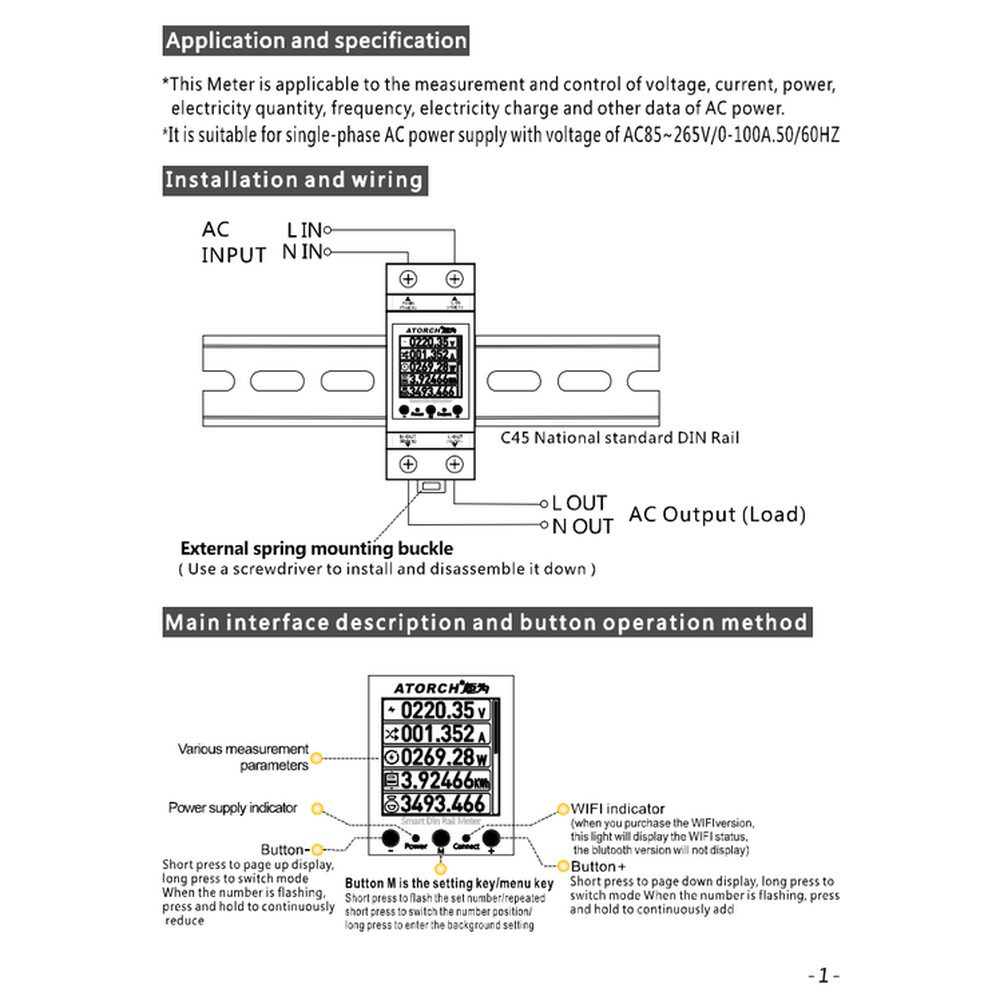

Bekötés és telepítés

A telepítést kizárólag szakképzett villanyszerelő végezheti. Kezdés előtt kapcsolja le a fölérendelt védőkészüléket, és győződjön meg a feszültségmentességről.

• Betáplálás felül: bal N-IN (nulla be), jobb L-IN (fázis be)
• Fogyasztó alul: bal N-OUT (nulla ki), jobb L-OUT (fázis ki)
• Jellemző elrendezés: betáplálás → áram-védőkapcsoló → ez a mérő → kismegszakító(k) → fogyasztók
• Csavar nélküli rögzítés szabványos 35 mm-es DIN sínre a hátoldali rugós pattintóval (kioldása csavarhúzóval); 36 mm széles, 2 modul
• A mérő nem kismegszakító, rövidzárlati megszakítóképessége nincs; a rövidzárlat elleni védelmet fölérendelt kismegszakítónak kell biztosítania

Felhasználási területek

• Kiadó lakások, albérletek és apartmanok - egységenként egy mérő, előre fizetés saját egységárral
• Otthonok - napi fogyasztás és költség nappali/éjszakai tarifával
• Irodák, üzletek, bevásárlóközpontok és szállodák - áramkörönkénti mérés, távkapcsolás
• Gyártósorok, raktárak, vitrinek és elosztószekrények - távfelügyelet és időzített vezérlés

Gyakori kérdések

• Támogatja az 5 GHz-es Wi-Fi-t? Nem - 2,4 GHz-es hálózatot használjon (a legtöbb router mindkettőt biztosítja).
• Kiváltja a kismegszakítót? Nem. Túlfeszültség, feszültséghiány, túláram és túlterhelés esetén lekapcsol, de rövidzárlati megszakítóképessége nincs, ezért kismegszakító után kell beépíteni.
• Kiváltja a szolgáltató elszámolási mérőjét? Nem. Ez egy almérő belső mérésre és előre fizetős szabályozásra, nem szolgáltatói elszámolási mérő.
• Egy- vagy háromfázisú? Egyfázisú (fázis + nulla), az európai 230 V-os hálózathoz.
• Mekkora a maximális terhelés? Legfeljebb 100 A, 230 V-on kb. 23 kW (a készülék határa 26,5 kW); a vezetékek keresztmetszetét a helyi előírások szerint válassza meg.
• Használható alkalmazás nélkül? Igen. A kijelző mutatja az adatokat, az árak és a védelmi határértékek a mérő menüjében is beállíthatók; a távkapcsoláshoz, az előre fizetéshez és a kimutatásokhoz az alkalmazás szükséges.
• Elvesznek az adatok áramszünetkor? Nem - az adatok megmaradnak.

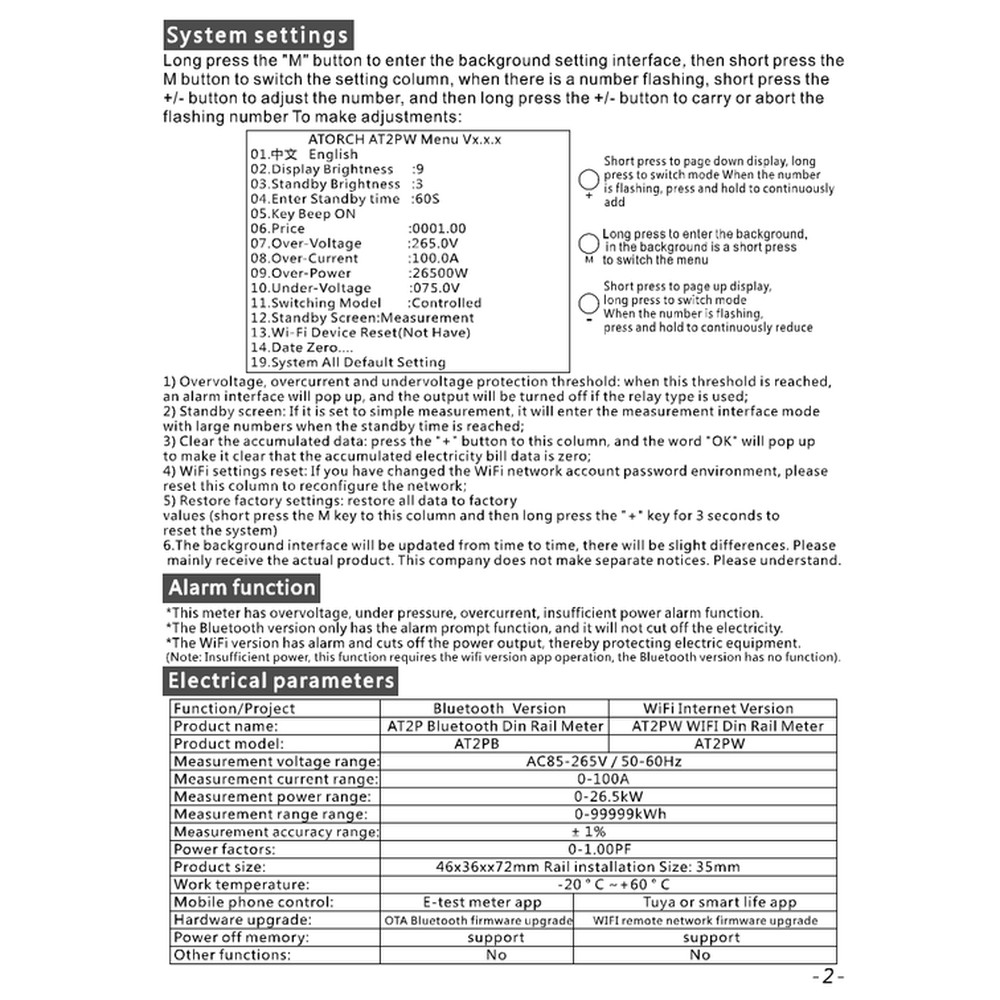

Műszaki adatok

Fontos tudnivalók

A mérő almérésre és előre fizetős szabályozásra szolgál. Nem szolgáltatói elszámolási mérő.

Nem kismegszakító, rövidzárlati megszakítóképessége nincs - azt fölérendelt kismegszakítónak kell biztosítania.

• A telepítést kizárólag szakképzett villanyszerelő végezheti; munka előtt feszültségmentesítsen és ellenőrizzen
• Kizárólag beltéri, száraz elosztószekrénybe
• Pontosan a jelölések szerint kösse be: betáplálás felül, fogyasztó alul, N és L a feliratok szerint

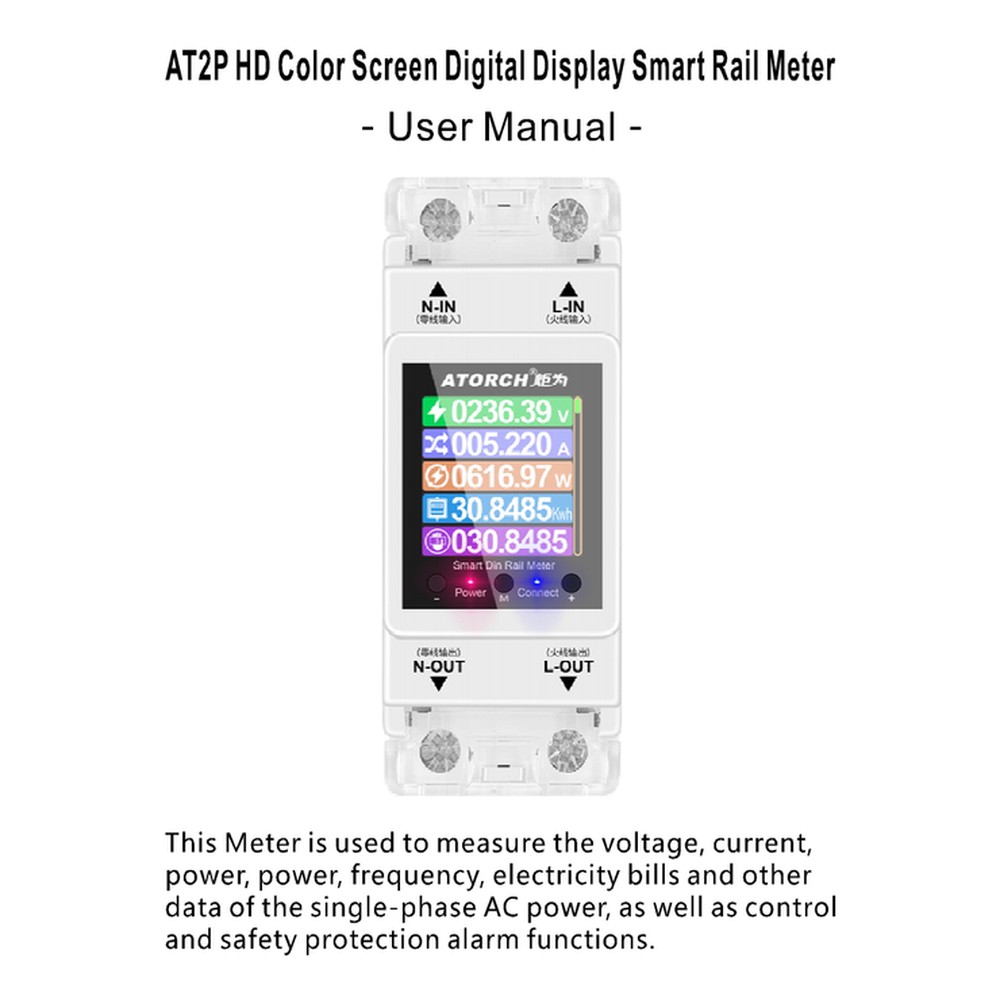

Használati útmutató (1-5. oldal)

A gyártó eredeti angol nyelvű útmutatója; a gombok, a menü és a bekötés tekintetében ezeket az oldalakat és a mellékelt útmutatót kövesse.
