WiFi intelligens tolókapu motor készlet 550W (Tuya-kompatibilis)

Komplett készlet a tolókapu automatizálásához: 550 W-os réztekercses motor + Tuya WiFi okosvezérlés. Nyissa és zárja a kaput telefonról, és ha nyitva felejtette, egy érintéssel becsukhatja; a kapunál elég egy gombnyomás a távirányítón — ki sem kell szállni az autóból. A fogasléc, az infraszenzorok és minden szerelési tartozék a dobozban van. Legfeljebb 700 kg tömegű tolókapukhoz.

Fő jellemzők

• Tuya WiFi távvezérlés: csatlakoztassa az otthoni WiFi-hez, és a Tuya alkalmazásból nyithat, zárhat, ellenőrizheti a kaput; egyérintéses zárás, ha nyitva maradt
• 550 W-os réztekercses motor: 1400 ford/perc, 12 m/perc haladási sebesség — 700 kg-ig könnyedén mozgatja a kaput
• Infra fénysorompó + akadály-visszafordítás: ha záródás közben ember vagy autó szakítja meg a fénysugarat, a kapu azonnal megáll és visszanyit
• Áramszünetre készen: a kulcsot 90°-kal elfordítva kézi üzemmódba vált, a kapu kézzel tolható
• Automatikus zárás: 1–99 mp között állítható késleltetés — áthajtás után a kapu magától becsukódik
• Teljesen zárt, vízálló ház: por-, eső- és napálló, −30 és +50 °C között működik
• Minden a dobozban: 5 m fogasléc (5 × 1 m), 1 pár infraszenzor, 2 távirányító, alaplemez, csavarok, végállás-mágnesek

Műszaki adatok

A készlet tartalma

• Tolókapu motor WiFi modullal ×1
• 5 m fogasléc (1 m × 5 db)
• Távirányító ×2
• Infra fénysorompó, 1 pár (2 db)
• Alaplemez ×1, tiplis csavar ×4, alátét ×4, csavar ×4
• Kuplungkulcs ×2, végállás-mágnes ×2, mágnestartó ×2
• Használati útmutató

Telepítési tudnivalók

• A motor a telken belülre, a kapu futásának egyik végéhez kerül, szilárd, vízszintes alapra (pl. betonalap), a mellékelt alaplemezzel és tiplis csavarokkal rögzítve
• A fogasléc-szakaszok a kapura rögzülnek és a motor fogaskerekével kapcsolódnak; a két végállás-mágnes határozza meg a nyitott/zárt véghelyzetet
• Az infraszenzorok a kapunyílás két oldalára kerülnek — ha a fénysugár megszakad, a kapu megáll és visszanyit
• Tápellátás AC 220 V; bekötés után próbafuttatás távirányítóval/alkalmazással, végállások finomhangolása

Gyakori kérdések

K: Hogyan nyitom a kaput áramszünetkor? A mellékelt kulccsal fordítsa el a kuplungot 90°-kal kézi üzemmódba, és tolja a kaput kézzel; áram visszatértekor váltson vissza.

K: Kell külön átjáró (gateway) az alkalmazáshoz? Nem. A motor beépített WiFi modullal rendelkezik — csatlakoztassa az otthoni WiFi-hez, és közvetlenül a Tuya alkalmazásból vezérelhető.

K: A kapum nehezebb 700 kg-nál — megfelel? Ez az 550 W-os változat, legfeljebb 700 kg tömegű kapukhoz. Ne lépje túl ezt a határt.

K: Nekimehet a kapu embernek vagy autónak záródás közben? A készlet infra fénysorompót tartalmaz: ha záródás közben megszakad a fénysugár, a kapu azonnal megáll és visszanyit. A vezérlő emellett akadály-visszafordítással és túlterhelés-védelemmel is rendelkezik.

Bekötési útmutató (telepítési referencia)

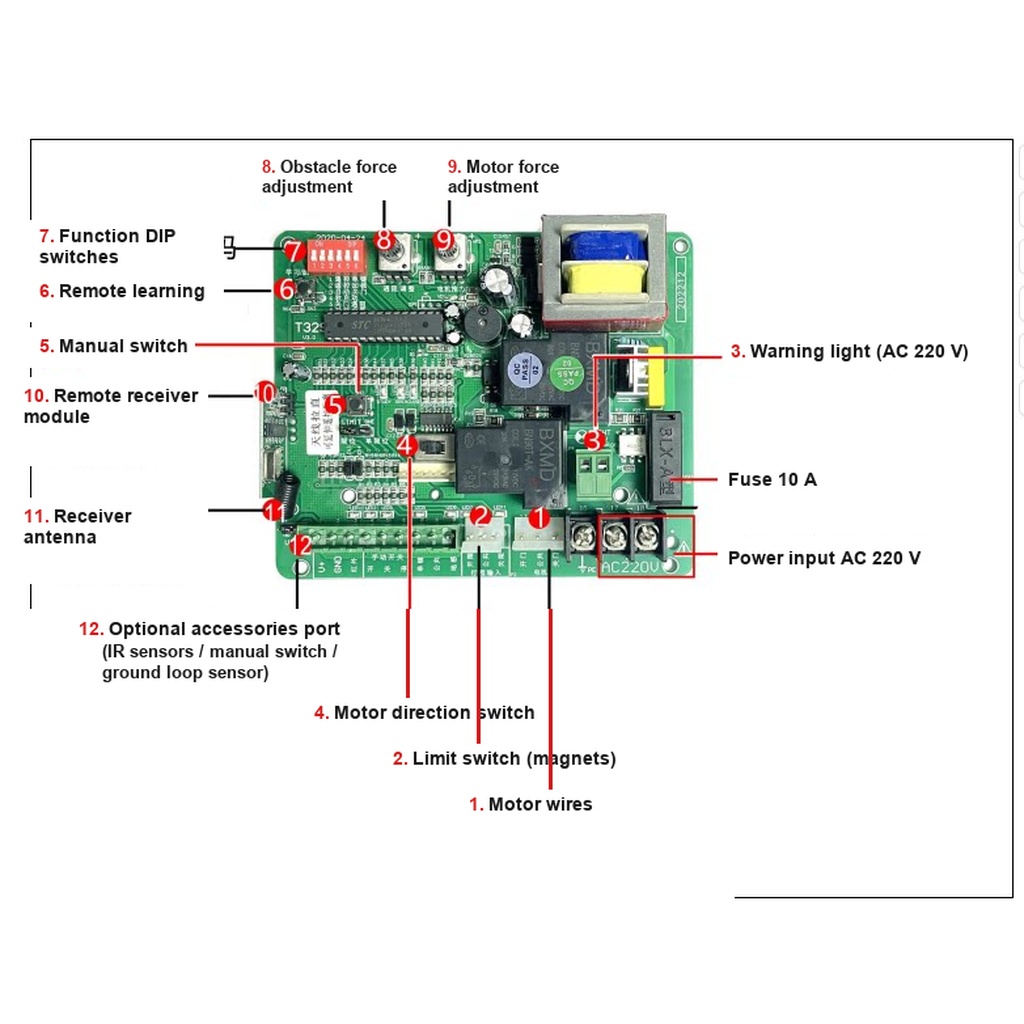

A vezérlőpanel csatlakozói és beállítói az alábbi ábrán (1–12): motorvezetékek, végállás-mágnesek, AC 220 V villogó kimenet, forgásirány-váltó, kézi kapcsoló, távirányító-tanítás gomb, DIP-kapcsolók, erőbeállítások, vevőmodul és antenna, valamint a kiegészítő-port (infraszenzor / kézi kapcsoló / hurokérzékelő). Biztosíték 10 A, tápellátás AC 220 V.
