Teleszkópos egyenes karos automata kapunyitó (egyszárnyú / kétszárnyú)

Teleszkópos egyenes kar, amely a nehéz nyíló kaput egyetlen gombnyomásra mozgatja

A teleszkópos egyenes karos motor az oszlop és a kapuszárny közé kerül; a belső teleszkópos orsó ki- és betolódva húzza-tolja a szárnyat. Szárnyanként legfeljebb 450 kg és 3 m, 2600 N tolóerő, a kapu 15 másodperc alatt nyílik. 220 V hálózatról működik, a vezérlődoboz ebből DC 24 V-ot állít elő a motornak. Két távirányító tartozék.

Az egyszárnyú szett egy motorral egyszárnyú kapuhoz, a kétszárnyú szett két motorral kétszárnyú kapuhoz való.

Működés közben

Hat fő funkció

A vezérlődoboz beléptetőrendszerekkel, riasztókkal és infrasorompókkal is együttműködik, így a kiegészítők később is bővíthetők.

Műszaki adatok

A csomag tartalma

• Egyszárnyú szett: 1 db motor, 1 db vezérlődoboz, 2 db távirányító, 1 db szerelőkészlet egy motorhoz
• Kétszárnyú szett: 2 db motor, 1 db vezérlődoboz, 2 db távirányító, 1 db alap szerelőkészlet

A szerelőkészlet tartalmazza az elülső és hátsó tartót, a csapszegeket, a feszítőcsavarokat, a csavarokat és anyákat, az imbuszkulcsot és a kézi kioldó kulcsot.

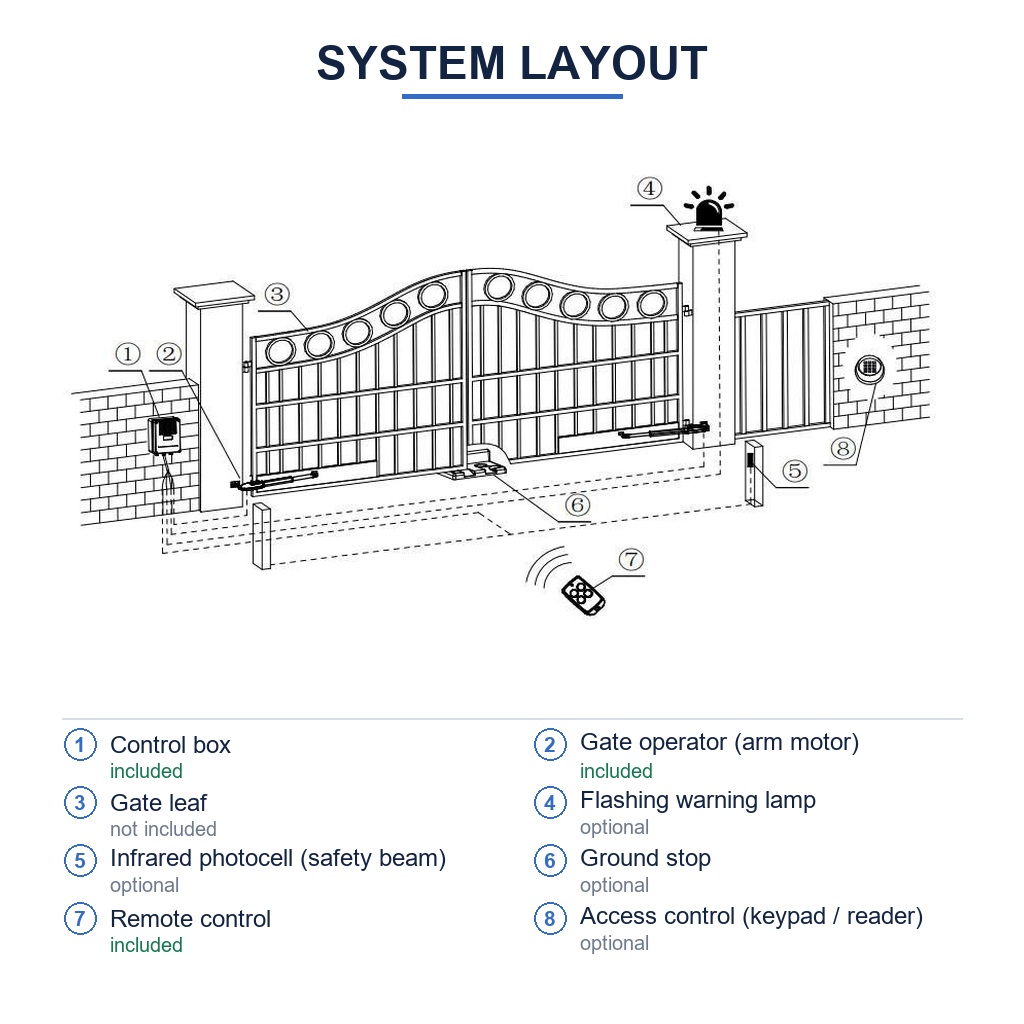

Rendszer felépítése

Szerelési videó

Szerelés

1. Szerelje össze a két oszloptartót és a fémlemezt hátsó tartóvá
2. Vegye le a motor hátsó fedelét és kösse be, illessze a hátsó tartót a motor furataihoz, rögzítse csapszeggel, majd tegye vissza a fedelet
3. Rögzítse az elülső tartót a motor végéhez csapszeggel
4. Nyissa ki a szárnyat 90 fokra, és keresse meg a megfelelő szerelési helyet a szárny és az oszlop között
5. Tolja el a fedelet, oldja ki a kuplungot a kulccsal, és tolja be az orsót a legrövidebb hosszra
6. Zárja a szárnyat 180 fokra, húzza ki az orsót teljes hosszra, és ellenőrizze, hogy a két oldal pozíciója egyezik-e
7. Jelölje be a helyeket, vegye le a tartókat, és fúrjon hat 12 mm átmérőjű furatot az oszlopba
8. Rögzítse a hátsó tartót feszítőcsavarokkal az oszlophoz, az elülső tartót csavarokkal a szárnyhoz
9. Szerelje vissza a motort a tartókra a csapszegekkel, kösse be a tápkábelt, zárja vissza a kuplungot és a fedelet

A vezérlődobozhoz 220 V-os betáplálás szükséges. A szerelést elektromos gyakorlattal rendelkező személynek ajánljuk.

Gyakori kérdések

K: Alkalmas a kapumhoz? V: Igen, ha egy szárny súlya legfeljebb 450 kg és szélessége legfeljebb 3 m.

K: Kétszárnyú kapuhoz hány darab kell? V: A kétszárnyú szettet válassza, amely két motort, egy vezérlődobozt és két távirányítót tartalmaz.

K: Hogyan nyitom ki áramszünetkor? V: A mellékelt kulccsal oldja ki a kuplungot, és mozgassa kézzel a szárnyat. Áram visszatérése után zárja vissza a kuplungot.

K: Mi történik, ha valaki vagy egy autó útban van? V: A motor azonnal megáll, amint ellenállásba ütközik. Nagyobb biztonsághoz infrasorompó beszerelését javasoljuk: záráskor érzékelt akadály esetén a kapu megáll és visszanyit.

K: Nyitható a kapu telefonról? V: Csak az opcionális Wi-Fi modullal, amely nem tartozék.

K: Használható kültéren? V: Igen, IP44 védettséggel és -35 °C és +55 °C közötti üzemi hőmérséklettel. A vezérlődobozt védett helyre javasolt szerelni.

K: Hány távirányító használható? V: Kettő tartozék. 1 gombos és 4 gombos távirányító is támogatott, 433,92 MHz, hatótáv legalább 30 m.
