Felül szerelhető automata ajtónyitó önzáró funkcióval (100 / 180 kg)

Záráskor önmagát reteszeli - nincs szükség külön mágneszárra

Felül szerelhető automata ajtónyitó, amely záráskor automatikusan reteszeli az ajtót, így az kívülről nem nyomható be. Egyetlen készülék végzi el mindkét feladatot: automatikusan nyitja és zárja az ajtót, és zárva is tartja - nem kell külön mágneszárat vagy mechanikus zárat venni és bekötni.

Két ajtósúly-kategória, 100 kg és 180 kg, befelé és kifelé nyíló ajtókhoz. Két távirányító tartozék.

Alkalmas tűzgátló ajtókhoz, bejárati ajtókhoz, irodai ajtókhoz, üvegajtókhoz és lakóépületek ajtajaihoz.

Hat fő jellemző

Műszaki adatok

A csomag tartalma

Befelé vagy kifelé nyíló — melyiket válassza?

• Az ajtó a készülék felőli oldalra nyílik → befelé nyíló (csúszósínes kar)
• Az ajtó a készülékkel ellentétes oldalra nyílik → kifelé nyíló (tolókar)
• A készülék az ajtó fölé, a tokra kerül, a kar az ajtólap tetejéhez csatlakozik. A vezérlőn beállítható a nyitásirány, a nyitási/záródási sebesség és csillapítási szög, a záróerő és az ajtólap súlykategóriája.

Állítható paraméterek

Nyitási sebesség · nyitási csillapítási szög · záródási sebesség · záródási csillapítási szög · nyitva tartási idő (1–30 mp); DIP-kapcsolókkal: nyitásirány, fő-/mellékszárny, záróerő, ajtólap súlya.

Bővítőcsatlakozók (haladó felhasználás)

• 2× szenzorbemenet: automatikus nyitás odalépéskor (a Teljes szett + szenzorok opciók 2 szenzort tartalmaznak)
• Beléptető jel: nyitás kódzár/kártyaolvasó jóváhagyása után
• Elektromos / mágneses zár: nyitás előtt old, záródás után zár
• Érintésmentes kapcsoló: kézmozdulatra nyit — kórházba, élelmiszeripari környezetbe ideális
• Kétszárnyú szinkron / reteszelés: két készülék összekapcsolva együtt mozgatja a két szárnyat, vagy zsiliprendszerben reteszeli őket
• Nyitási/záródási ütközésvédelem bemenetek, szünetmentes táp csatlakozó, külső antenna

A távirányító használata

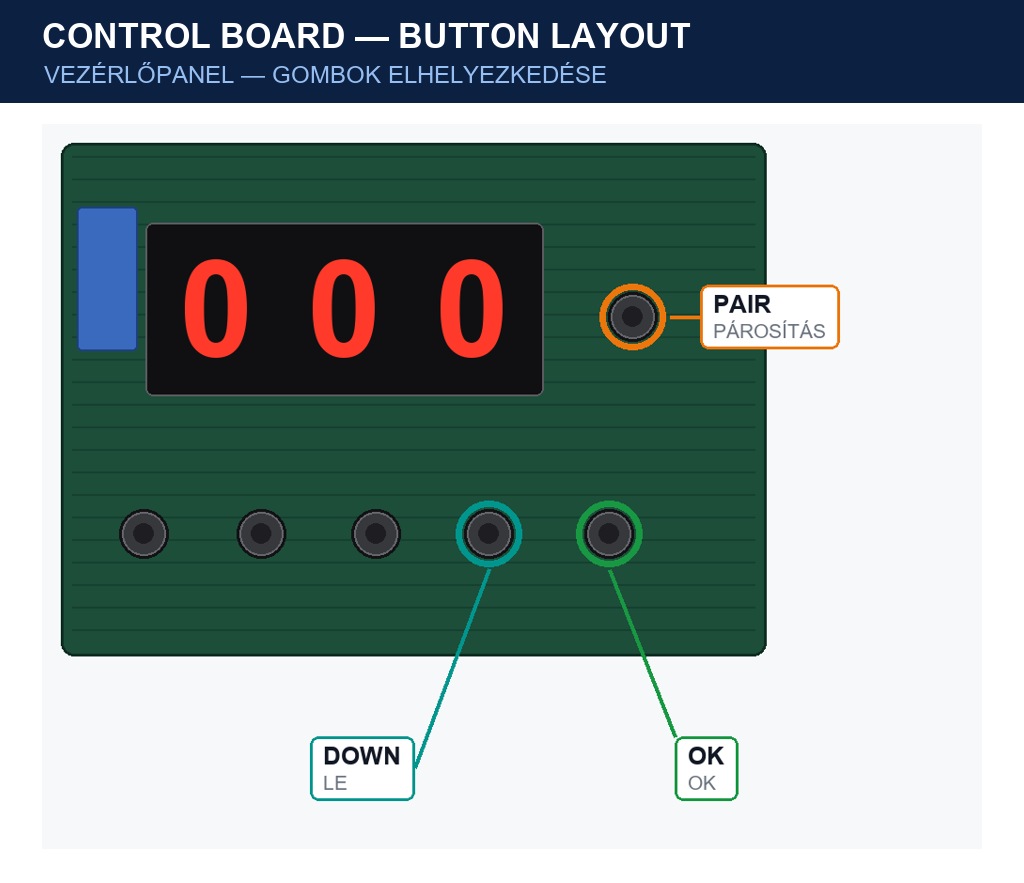

A vezérlőpanelen három gomb található: a kijelző mellett közvetlenül jobbra a PÁROSÍTÁS gomb; a kijelző alatti sorban az utolsó gomb az OK, az utolsó előtti pedig a LE gomb.

Távirányító párosítása

1. Tartsa nyomva a PÁROSÍTÁS gombot 3 másodpercig, amíg a kijelzőn 0 jelenik meg.
2. Nyomja meg a távirányító bármelyik gombját — a kijelzőn 1 jelenik meg, a távirányító betanult.
3. Nyomja meg az OK gombot — az utolsó számjegy o lesz. A párosítás kész, a távirányító használható.

Az összes párosított távirányító törlése

1. Tartsa nyomva a PÁROSÍTÁS gombot 3 másodpercig — a kijelzőn 1 látható, azaz van párosított távirányító.
2. Tartsa nyomva a LE gombot, majd ezzel egyszerre a PÁROSÍTÁS gombot is 2 másodpercig, amíg a kijelző 0-t mutat — a távirányítók törlődtek.
3. Nyomja meg az OK gombot a mentéshez és kilépéshez.

Tartósan nyitva / tartósan zárva (az érzékelő átmeneti kikapcsolása)

Ha az ajtónak nyitva vagy zárva kell maradnia, a távirányítóval válthat — a vezérlő beállításait nem kell módosítani:

• Tartósan nyitva: nyitott ajtónál tartsa nyomva a távirányító „nyitás" gombját kb. 5 másodpercig. Az ajtó nyitva marad, az érzékelő átmenetileg kikapcsol.
• Tartósan zárva: zárt ajtónál tartsa nyomva a „zárás" gombot kb. 5 másodpercig. Az ajtó zárva marad; az érzékelő továbbra is érzékeli a közeledőt, de az ajtó nem nyílik ki.
• Vissza automatikus üzemmódba: a távirányító bármelyik gombjának egyszeri, normál megnyomása visszaállítja az automatikus érzékelős működést.

Kívülről és belülről egyformán működik — hasznos ebédszünetben, éjszaka vagy ideiglenes beléptetés-korlátozáskor.

Gyakori kérdések

K: Kell párosítani a távirányítókat? Bővíthető? Nem kell — a mellékelt távirányítók gyárilag párosítva érkeznek, azonnal használhatók. A bővítés is egyszerű: a vezérlő öntanuló párosítást használ, az új távirányító a helyszínen másodpercek alatt betanul. Több távirányító is párosítható, a feleslegessé vált távirányítók pedig törölhetők a vezérlőből.

K: Mit tud a távirányító? A távirányító a napi működtetést végzi: nyitás, zárás, valamint a tartósan nyitva / tartósan zárva üzemmód közötti váltás. A váltás módja: tartsa nyomva a „nyitás" gombot kb. 5 másodpercig — az ajtó nyitva marad, az érzékelő átmenetileg kikapcsol (tartósan nyitva); tartsa nyomva a „zárás" gombot kb. 5 másodpercig — az ajtó zárva marad, és bár az érzékelő továbbra is érzékeli a közeledőt, az ajtó nem nyílik ki (tartósan zárva). Egy normál gombnyomás visszaállítja az automatikus érzékelős működést; kívülről és belülről egyformán működik. A távirányító nem kezel belépési jogosultságokat — ha kártyás, arcfelismerő vagy kódos azonosítás kell, beléptető eszközt kell hozzá tenni; ha csak sima, azonosítás nélküli átjáróról van szó, a távirányító önmagában elegendő.

K: Állítható a nyitási és záródási sebesség? Igen. A nyitási sebesség 20 fokozatban állítható, a nyitási idő 0,0-9,9 másodperc. Az automata záródás előtti nyitva tartás 1-99 másodperc, a nyitási szög 55-255 fok között állítható. A készülék gyárilag közepes beállítással érkezik, szerelés után finomhangolható.

K: Becsípheti az ajtó az embert záródáskor? A záródás lágy leállítással történik: az ajtó a tok közelében lelassul, nem csapódik be. Magasabb biztonsági igény esetén becsípődésvédő szenzor vagy biztonsági fénysorompó rendelhető az oldal konfigurációs listájából.

K: Kell-e külön mágneszár éjszakára? Nem. Ez a modell teljes záródás után automatikusan reteszel, így az ajtó nem nyomható be. Pontosan ez az önzáró működés lényege, és megspórolja a mágneszár vagy elektromos zár árát és bekötését.

K: Mire figyeljek kültéri szenzornál? A szenzor mikrohullámú radaros, éjjel-nappal működik, IP65 védettségű: eresz vagy előtető alá szerelhető, de közvetlen esőnek kitett helyre ne tegye — teljesen szabad térre esővédő szükséges. Az érzékelési távolság és érzékenység állítható. Ne irányítsa szélben mozgó lombra, táblára, zászlóra, mert téves nyitást okozhat.

K: Hogyan állítható a szenzor érzékelési távolsága? Magán a szenzoron (a mellékelt útmutató szerint) — a készülékhez nem kell nyúlni. Telepítés után érdemes néhányszor végigjárni a területet, és a zónát úgy beállítani, hogy éppen a bejárat előtti sávot fedje: időben nyit, de az elhaladók nem indítják el.

K: Hogyan kezelem a rákötött beléptető eszközöket? Teljesen saját kezűleg, gyártói közreműködés nélkül: a nyitva tartási idő, a sebesség és a többi paraméter a készüléken állítható; az arc / kártya / kód jogosultságok a beléptető eszközön kezelhetők. Az alapbeállítások gyárilag készen vannak — telepítés és bekötés után használható.

K: Egy szenzor kiszolgálhat két készüléket? Egy készülékre több szenzor köthető? Mindkettő lehetséges. A vezérlőpanelen a „nyitásérzékelő" és a „becsípődésvédelmi érzékelő" két külön sorkapocscsoport, és az ajtó mindkét oldalára egy-egy nyitásérzékelőt felszerelni a szokásos megoldás (az érzékelőkészlet éppen ezért tartalmaz két érzékelőt). Egy érzékelő két ajtónyitót is kiszolgálhat: kétszárnyú ajtónál az érzékelő a mester egységre kerül, és a két szárny a B/A összekötő sorkapcsokon keresztül együtt nyílik és záródik; ha két önálló ajtó közösen használ egy érzékelőt, és mindkét ajtó nyitva marad, cserélje meg az érzékelő két jelvezetékét az egyik vezérlőn.

K: Nehezebb / szélesebb ajtóhoz megfelel? A típust az ajtó súlya szerint válassza: a 100 kg-os változat 100 kg-ig, a 180 kg-os 100-180 kg közötti ajtókhoz. 1200 mm szélességig ideális, 1300 mm az abszolút felső határ, ennél szélesebb ajtóhoz ne használja.

K: Mi a helyzet a kétszárnyú ajtókkal? Vásároljon két egységet, és kösse össze őket a vezérlőpanelek B/A sorkapcsain. Beállítási tudnivalók: az „1"-es kék DIP-kapcsolónak (irány) mindkét panelen azonos oldalon kell állnia — soha nem az egyik balra, a másik jobbra; az elsőként nyíló szárny a mester, ennek „2"-es DIP-kapcsolója a mester oldalra kerül, a másodikként nyíló szárny a szolga, ennek „2"-es DIP-kapcsolója a szolga oldalon áll.

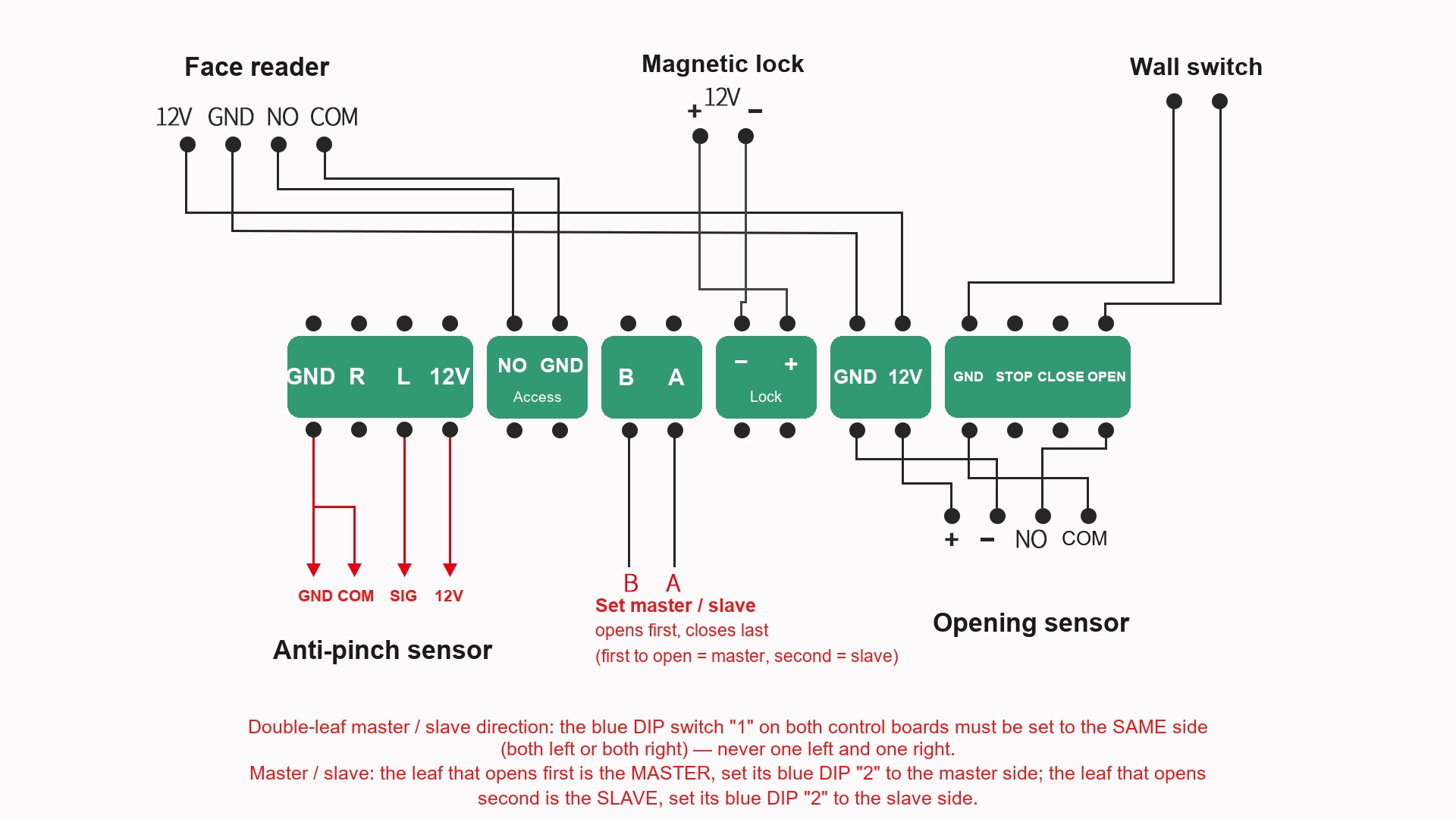

Bekötési útmutató (telepítési referencia)

A vezérlőpanel minden sorkapcsa fel van tüntetve a nyomtatott jelöléssel — egyszerűen kövesse az alábbi rajzot. A perifériák 12V-os tápellátása a panelről vehető.

Kétszárnyú ajtó mester / szolga beállítása

• Irány: az „1"-es kék DIP-kapcsolónak mindkét panelen azonos oldalon kell állnia — soha nem az egyik balra, a másik jobbra.
• Mester / szolga: az elsőként nyíló szárny a mester (a „2"-es DIP a mester oldalon); a másodikként nyíló a szolga (a „2"-es DIP a szolga oldalon).
• Az érzékelőket és a beléptető eszközt a mester egységre kell kötni.
