WiFi-s okos időzítő kapcsoló fogyasztásmérővel (DIN sínre szerelhető, 1P+N)

WiFi-s okos időzítő kapcsoló fogyasztásmérővel (DIN sínre szerelhető, 1P+N)

Időzítő, fogyasztásmérő és távvezérlés egyetlen modulban

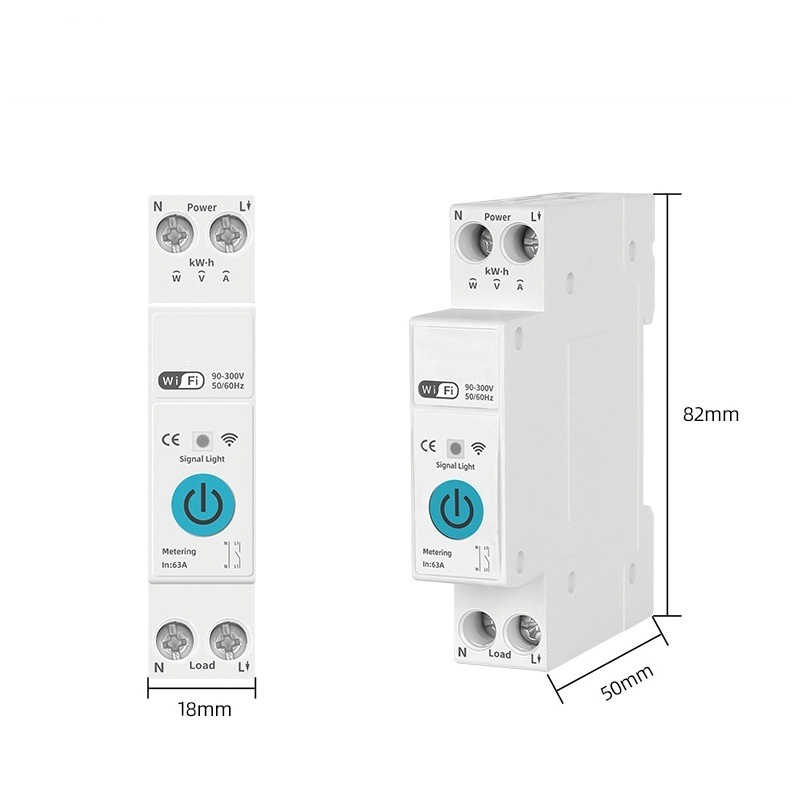

Szabványos 35 mm-es DIN sínre szerelhető, mindössze egy modul (18 mm) helyét foglalja el. A kört telefonról, hanggal vagy kézzel kapcsolhatja, és valós időben látja a feszültséget, az áramerősséget, a teljesítményt és a fogyasztást.

Három időzítő üzemmód

• Időzítés - kapcsolás megadott időpontban, pl. 18:30-kor BE.
• Visszaszámlálás - kikapcsolás megadott késleltetés után, pl. 10 perc múlva.
• Ciklikus időzítés - ismétlődő BE/KI ciklus, pl. 08:00 BE / 09:00 KI.

Az alkalmazás időzítő-listájában napkeltéhez és napnyugtához kötött kapcsolás is választható.

Valós idejű fogyasztásmérés

• Valós idejű feszültség-, áram- és teljesítményértékek
• Fogyasztás (kWh) rögzítése év, hónap, nap és óra szerint
• Összes és napi fogyasztás az alkalmazás kezdőképernyőjén
• Túlteljesítmény-, túláram-, túlfeszültség- és feszültséghiány-riasztás - az állítható tartományok "A kapcsoló használata" résznél találhatók

Alkalmazás és hangvezérlés

• Smart Life / Tuya Smart alkalmazás Androidra és iOS-re
• Google Assistant és Amazon Alexa támogatás
• Közvetlen csatlakozás 2,4 GHz-es Wi-Fi hálózatra - hub nélkül
• Az eszköz megosztható a családtagokkal az alkalmazásban

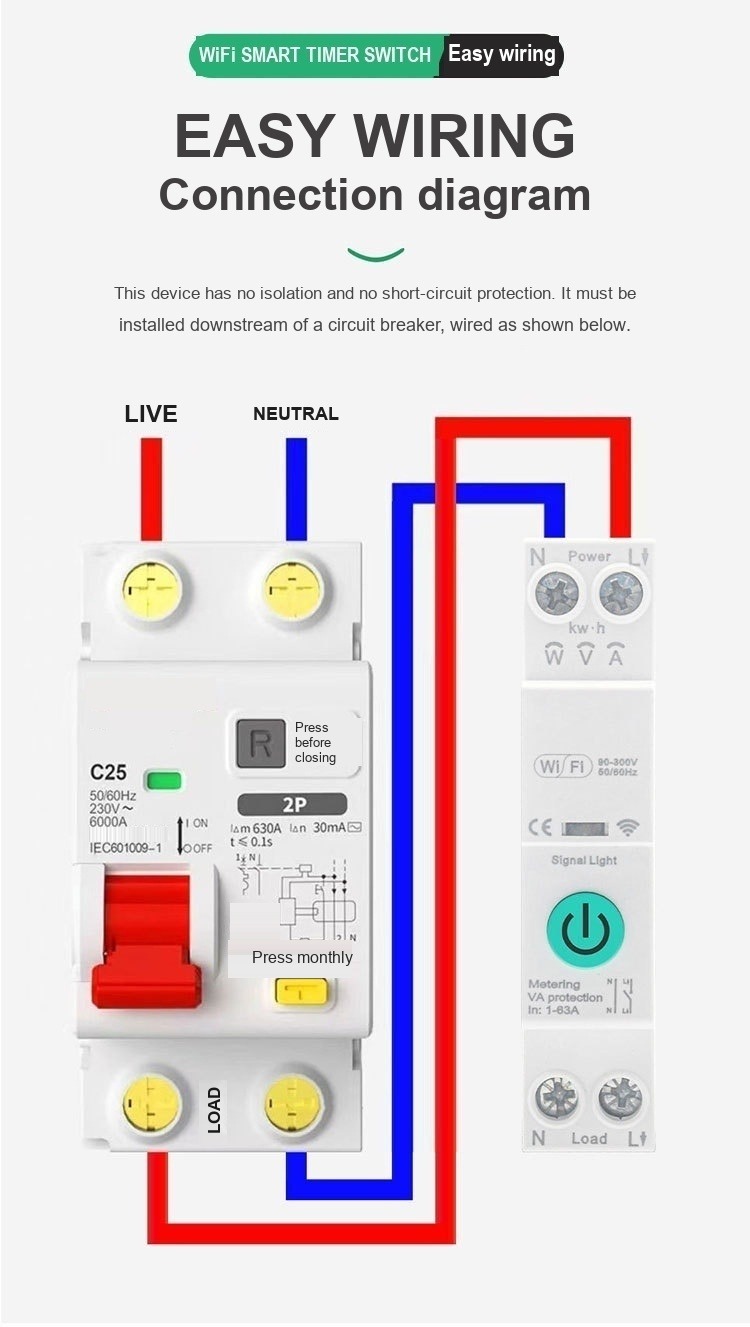

Bekötés és telepítés

A beépítést kizárólag szakképzett villanyszerelő végezheti. Kezdés előtt kapcsolja le a fölérendelt kismegszakítót, és győződjön meg róla, hogy a kör feszültségmentes.

1. Feszültségmentesítse a kört a fölérendelt kismegszakítóval.

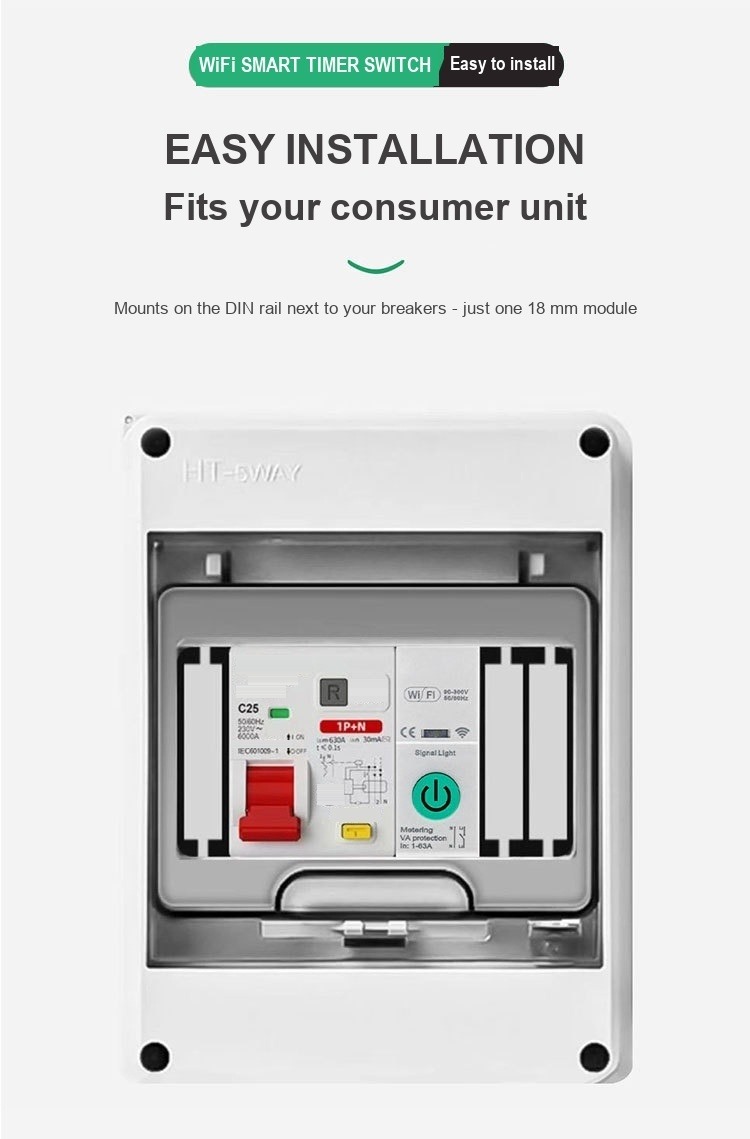

2. Pattintsa a kapcsolót a 35 mm-es DIN sínre - egy 18 mm-es modul helyét foglalja el.
3. Betáplálás: az érkező nullát a felső N, az érkező fázist a felső L sorkapocsba.
4. Fogyasztó: a fogyasztó nulláját az alsó N, a fogyasztó fázisát az alsó L sorkapocsba.
5. Húzza meg mind a négy sorkapocs csavarját, tegye vissza a takarólapot, majd kapcsolja vissza a fölérendelt kismegszakítót.
6. A LED kigyullad - ezután párosítsa a kapcsolót az alkalmazással (következő fejezet).

Az N pólus átmenő: a készülék csak a fázisvezetőt kapcsolja.

A készülék nem biztosít leválasztást és rövidzárlati védelmet. Kizárólag megfelelő kismegszakító után szabad beépíteni.

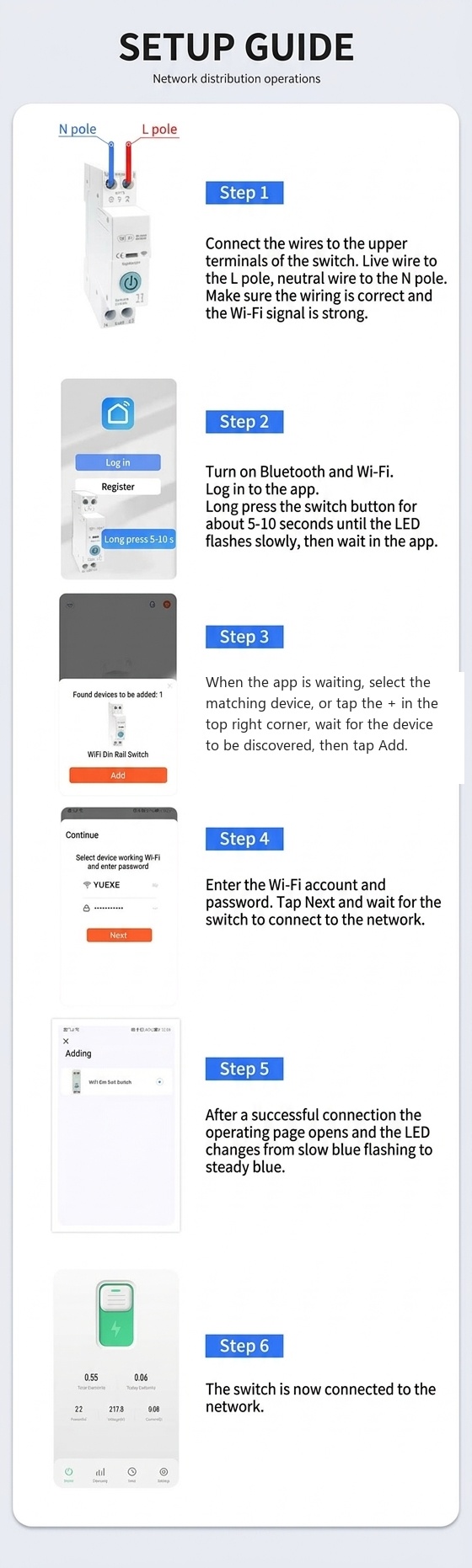

Beüzemelés: csatlakoztatás az alkalmazáshoz

1. Telepítse a Smart Life vagy a Tuya Smart alkalmazást a telefonra, regisztráljon és jelentkezzen be.
2. A bekötött és feszültség alatt álló kapcsolónál kapcsolja be a telefon Bluetooth-át és Wi-Fi-jét, majd nyissa meg az alkalmazást. Használjon erős jelű 2,4 GHz-es hálózatot.
3. Tartsa nyomva a kapcsoló gombját kb. 5-10 másodpercig, amíg a LED lassan kéken villogni nem kezd.
4. Az alkalmazás magától felajánlja az eszközt, vagy koppintson a jobb felső sarokban a + gombra, várja meg az eszköz felismerését, és koppintson a Hozzáadás gombra.
5. Adja meg a Wi-Fi hálózat nevét és jelszavát, majd koppintson a Tovább gombra. Várja meg, amíg a kapcsoló felcsatlakozik.
6. Amikor a LED lassú kék villogásról folyamatos kék fényre vált, a kapcsoló csatlakozott, és megnyílik a vezérlőoldal.

Az 5 GHz-es hálózatok nem támogatottak. Az újbóli párosításhoz tartsa nyomva a gombot 5-10 másodpercig, hogy a készülék visszatérjen párosítási módba.

A kapcsoló használata

LED visszajelző

• Folyamatos kék - a kapcsoló zárva, a fogyasztó feszültség alatt
• Nem világít - a kapcsoló nyitva, a fogyasztó feszültségmentes
• Villogó kék - párosítási mód

Hálózaton kívüli üzemmódban a kézi gombnak nincs visszajelzése - kezelje óvatosan.

Időzítők

• Nyissa meg az eszközt az alkalmazásban. A választható időzítés-típusok: időzítés (megadott időpontban), napkeltéhez / napnyugtához kötött és ciklikus időzítés; a visszaszámlálás külön állítható be az alkalmazásban.
• Az időzítések az eszközben tárolódnak, és áramszünet után is tovább működnek.

Riasztási határértékek - az alkalmazásban állíthatók

Minden riasztásnak külön határértéke és külön be-/kikapcsolója van.

Eszköz megosztása

• Nyissa meg az eszközt, lépjen az eszközmegosztásra, válassza a "Share with the Account Smart Life" lehetőséget, és adja meg a fiókot, amellyel meg szeretné osztani.

Kézi működtetés

• Az előlapi gombbal bármikor be- és kikapcsolható a fogyasztó, internetkapcsolattal és anélkül is.

Hol használható

• Albérlet és nyaraló - távoli kapcsolás, időszakonkénti fogyasztás követése
• Vízmelegítő, klíma, elektromos fűtés - időzített kapcsolás, semmi nem marad bekapcsolva
• Szivattyú, öntözés, állattartó világítás - ciklikus időzítés, felügyelet nélküli működés
• Cégtábla, kirakat, kerti világítás - kapcsolás a nyitvatartáshoz igazítva
• Elektromos töltő, géptermi eszközök - távoli újraindítás, rendellenes fogyasztás jelzése

Gyakori kérdések

• Kell hozzá hub? Nem. Közvetlenül a 2,4 GHz-es Wi-Fi hálózatra csatlakozik. Az 5 GHz nem támogatott.
• Működik internet nélkül? Igen. Az előlapi gomb továbbra is kapcsol; az időzítések és a mérés a kapcsolat helyreállása után szinkronizálódik.
• Elvesznek a beállítások áramszünet után? Nem. Az időzítések az eszközben tárolódnak, és áramvisszatéréskor folytatódnak.
• Melyik vezetőt kapcsolja? A fázisvezetőt. Az N pólus átmenő, azt nem bontja meg.
• Kell áramerősséget választani? Nem. Egy készülék lefedi az 1 - 63 A tartományt; a védelmi határértékek az alkalmazásban állíthatók.
• Többen is vezérelhetik? Igen - ossza meg az eszközt a családtagokkal az alkalmazásban.
• Helyettesíti a kismegszakítót? Nem. Nincs rövidzárlati védelme, ezért kismegszakító után kell beépíteni.

Műszaki adatok

Biztonsági tudnivalók

A készülék nem biztosít leválasztást és rövidzárlati védelmet. Kizárólag megfelelő kismegszakító után szabad beépíteni.

• A beépítést kizárólag szakképzett villanyszerelő végezheti. Munka előtt feszültségmentesítse a kört.
• Beltéri, száraz tokozatban történő használatra (IP20), -5 °C és +40 °C közötti környezeti hőmérsékleten.
• Ne lépje túl a kör, illetve a kapcsoló névleges áramát.
