Felül szerelhető automata ajtónyitó önzáró funkcióval (150 kg)

Az ajtó fölé szerelhető automata ajtómozgató: a nyitást motor, a záródást elektronikus csillapítás végzi. Egy gombnyomás a távirányítón (vagy a szenzor előtti elhaladás), és az ajtó kinyílik (nyitási szög 60°–110°, állítható), a beállított ideig nyitva marad, majd az elektronikus csillapítás finoman becsukja — halk, egyenletes, finom záródás. Fa-, acél-, kórházi és üzletajtókhoz — ajánlott ajtótömeg legfeljebb 150 kg, ajtószélesség legfeljebb 1200 mm.

Figyelem: zárt állapotban önzáró – bekapcsolt állapotban a becsukott ajtót az egység reteszeli, nem tolható ki; áramszünet után az ajtó kézzel kinyitható. (A vezérlő K2 DIP-kapcsolójával állítható: KI = önzáró, BE = rátolásra nyit.)

Fő jellemzők

• Motoros nyitás + elektronikus csillapítású záródás: nyitási szög 60°–110° között állítható, nyitás 3–7 mp; záródási sebesség 3–6 mp között állítható, állítható záróerővel, csapódás nélkül
• Halk működés: zajcsökkentett fém fogaskerekes hajtás — irodában, kórteremben, otthon éjjel is használható
• Nagy távirányítási hatótáv: nyílt téren akár 15 m; a távirányítón „egyszeri nyitás / nyitva tartás" mód váltható
• Akár 40 távirányító párosítható: öntanuló párosító/törlő gomb a készüléken
• Befelé és kifelé nyíló ajtóra is szerelhető: befelé nyílóhoz csúszósínes kar, kifelé nyílóhoz tolókar — csak válassza ki a megfelelő opciót
• Széles feszültségtartomány: 110–240 V, EU 230 V / 50 Hz hálózatról közvetlenül működik
• Bővíthető: csatlakozók szenzorhoz, beléptetőhöz, elektromos/mágneses zárhoz és érintésmentes kapcsolóhoz; kétszárnyú ajtók szinkron- és reteszelt működése is támogatott
• Zárt állapotban önzáró: bekapcsolva reteszel, áramszünet után kézzel nyitható

Műszaki adatok

Befelé vagy kifelé nyíló — melyiket válassza?

• Az ajtó a készülék felőli oldalra nyílik → befelé nyíló (csúszósínes kar)
• Az ajtó a készülékkel ellentétes oldalra nyílik → kifelé nyíló (tolókar)
• A készülék az ajtó fölé, a tokra kerül, a kar az ajtólap tetejéhez csatlakozik. A vezérlőn beállítható a nyitásirány, a nyitási/záródási sebesség és csillapítási szög, a záróerő és az ajtólap súlykategóriája.

Állítható paraméterek

Hat állítógomb a vezérlőn: A nyitási sebesség · B zárási sebesség · C nyitva tartási idő · D lassítási távolság · E lassítási sebesség · F becsípődésgátló erő (óramutató irányába növel). K1–K5 DIP-kapcsolók: K1 zárás közben a szenzor tiltása · K2 rátolásra nyitás (push & go) · K3 nyitási irány (bal/jobb) · K4 mester/szolga ajtó · K5 a mester előbb nyit és később zár, vagy a két szárny együtt mozog. DIP-kapcsoló módosítása után áramtalanítson, majd indítsa újra. Részletek lent a bekötési és a szerelési útmutatóban.

Bővítőcsatlakozók (haladó használat)

• Szenzor bemenet (15/16/17. sorkapocs): mikrohullámú szenzor vagy más nyitóeszköz, a 24 V-os táp ugyanezen a sorkapcson
• Beléptető bemenet (14): nyitás kódzáras/kártyás azonosítás után; zárt módban is működik
• Nyitási / zárási biztonsági fénysorompó bemenet (13 / 11)
• 12 V-os mágneszár kimenet (3) és 24 V-os tartalékakku (4)
• Két ajtó szinkronizálása (5–7) és reteszelése (8–10): a két egység együtt nyit és zár, vagy az egyik ajtó zárva marad, amíg a másik nyitva van

Gyakori kérdések

K: Kell-e szenzor? Nem feltétlenül. A teljes szett távirányítóról nyit; ha azt szeretné, hogy az ajtó magától nyíljon, válassza a szenzoros szettet, vagy később is ráköthet szenzort a kiépített portokra.

K: Kell párosítani a távirányítókat? Bővíthető? Nem kell — a mellékelt távirányítók gyárilag párosítva érkeznek, azonnal használhatók. A bővítés is egyszerű: öntanuló párosítás, egy új távirányító a helyszínen másodpercek alatt betanítható — akár 40 db-ig.

K: Mit tud a távirányító? Napi vezérlés: nyitás, zárás, valamint a zárva tartó / automata mód váltása (zárva tartó = a radaros érzékelés szünetel). Jogosultságokat nem kezel — kártyás, arcfelismerős vagy kódos belépéshez beléptető eszköz kell; egyszerű átjáróhoz elég a távirányító.

K: Állítható a nyitási és záródási sebesség? Igen, mindkettő. Két külön állítógomb a készüléken: nyitás kb. 3–7 mp, záródás kb. 3–6 mp. A csillapítási szögek (ahol az ajtó lassítani kezd) és a nyitva tartási idő (0–20 mp) szintén állíthatók. A gyári beállítás közepes — telepítés után finomhangolható.

K: Becsípheti az ajtó az embert záródáskor? A záródást elektronikus csillapítás vezérli — a záródási sebesség 3–6 mp között állítható, a vége felé automatikusan lassít, a záróerő is finomra állítható, nincs csapódás. Ahol fokozott a biztonsági igény, a készülék ütközésvédelmi jelbemenetére becsípődés elleni érzékelő köthető.

K: Hogyan állítható be éjszakai (nem nyitó) üzemmód? Bezárva reteszel az ajtó? A párosított távirányítóval váltson zárva tartó módra – az arra járók már nem nyitják az ajtót. Az egység önzáró: bekapcsolt állapotban a becsukott ajtót reteszeli, nem tolható ki; áramszünet után kézzel kinyitható (így ilyenkor is ki lehet jutni). Ha áramszünetben is zárva kell tartani, használja az ajtó saját mechanikus zárát, vagy szereljen fel mágneszárat / elektromos zárat (az egységen van zárcsatlakozó, nyitáskor automatikusan old).

K: Mire figyeljek kültéri szenzornál? A szenzor mikrohullámú radaros, éjjel-nappal működik, IP65 védettségű: eresz vagy előtető alá szerelhető, de közvetlen esőnek kitett helyre ne tegye — teljesen szabad térre esővédő szükséges. Az érzékelési távolság és érzékenység állítható. Ne irányítsa szélben mozgó lombra, táblára, zászlóra, mert téves nyitást okozhat.

K: Hogyan állítható a szenzor érzékelési távolsága? Magán a szenzoron (a mellékelt útmutató szerint) — a készülékhez nem kell nyúlni. Telepítés után érdemes néhányszor végigjárni a területet, és a zónát úgy beállítani, hogy éppen a bejárat előtti sávot fedje: időben nyit, de az elhaladók nem indítják el.

K: Hogyan kezelem a rákötött beléptető eszközöket? Teljesen saját kezűleg, gyártói közreműködés nélkül: a nyitva tartási idő, a sebesség és a többi paraméter a készüléken állítható; az arc / kártya / kód jogosultságok a beléptető eszközön kezelhetők. Az alapbeállítások gyárilag készen vannak — telepítés és bekötés után használható.

K: Hogyan kössem be a szenzort? Kiszolgálhat egy szenzor két ajtót? A szenzor a 15. sorkapocsra (szenzorjel) kerül, tápja a 17. (24 V) és a 16. (GND) sorkapocsról. Tipikus megoldás: a kültéri szenzor a szenzor bemenetre, a beltéri nyitóeszköz a beléptető bemenetre (14) – így zárt módban kívülről nem nyitható, belülről viszont ki lehet menni. Kétszárnyú ajtónál a nyitójelet csak a mesterajtóra kösse; a két szárnyat a szinkronkábel köti össze.

K: Nehezebb / szélesebb ajtóhoz megfelel? Ajtótömeg: ajánlott legfeljebb 150 kg. Ajtószélesség: 1200 mm-ig ideális; az 1300 mm abszolút felső határ — ne lépje túl.

K: Mi a helyzet a kétszárnyú ajtókkal? Két egység kell. Szinkron nyitáshoz az 5–7. sorkapcsokat egyenesen kösse össze (5–5, 6–6, 7–7), az egyik vezérlő legyen mester (K4 BE), a másik szolga (K4 KI), és a távirányítót csak a mesterrel párosítsa. Reteszeléshez (amíg az egyik ajtó nyitva van, a másik zárva marad) a 8–10. sorkapcsokat keresztben kösse (8–10, 9–9, 10–8). Mágneszárnál mindkét zárat a saját vezérlőjére kösse.

Az egység és a kar pozicionálása (az útmutató alapján)

Fúrás előtt két helyet kell meghatározni: hová kerül az alaplap az ajtó fölött, és hová kerül a húzókar vagy tolókar az ajtószárnyon. Az alábbi méretek az SP-100 szerelési útmutatóból származnak, mm-ben.

1. Húzókar vagy tolókar? Ha az ajtó afelé nyílik, ahol az egység fel van szerelve, húzókar kell (befelé nyíló); ha az egységtől elfelé nyílik, tolókar (kifelé nyíló). Húzókarnál az egység a nyitási irányba néz, tolókarnál ellenkezőleg.
2. Alaplap magassága: húzókarnál az alaplap alja 28-cal az ajtónyílás felső széle fölött; tolókarnál 6-tal.
3. Alaplap vízszintes helyzete (húzókarnál és tolókarnál is): a zsanér oldalán, a lap zsanér felőli vége egy vonalban az ajtónyílás zsanér felőli szélével (az útmutató ezt nem írja le és nem méretezi, csak így rajzolja – lásd a lenti 1. és 2. kép piros szaggatott vonalát). A lap 50 magas, két akasztófurata 443 távolságra van; 8 db süllyesztett fejű csavarral rögzítse a keretre (acélon M6×30 imbuszos süllyesztett fejű csavarral). Mindkét végén van kábelbevezetés.
4. Húzókar-sín (sínes tartó): az ajtószárny tetején; a sín 500 hosszú, zsanér felőli vége 120-ra van a szárny zsanér felőli szélétől (üvegajtón 130). 3 db M5×16 lemezcsavarral rögzítse, furattávolság 20 / 230 / 230 / 20. A szárny felülete a faltól (az alaplap síkjától) 0–30-cal lehet beljebb.
5. A sín magasságának beállítása: nyissa ki az ajtót 90°-ra, csúsztassa a kar görgőjét a sínbe → mozgassa a sínt fel-le, amíg a görgő a csatorna közepén van → hajtsa be az első csavart a zsanér felőli oldalon → csukja be az ajtót, állítsa ismét középre, és hajtsa be a második csavart → kézzel nyissa-zárja néhányszor, és ha akadás nélkül fut, hajtsa be a harmadikat. A nyitási szöget a sínben lévő ütközővel állítsa (balos szerelésnél bal oldalon).
6. Tolókar: az egység belül van (az ajtó tőle elfelé nyílik); az alaplap alja 6-tal az ajtónyílás felső széle fölött, zsanér felőli vége egy vonalban a nyílás zsanér felőli szélével (lásd 2. és 3. pont). az L távolság a faltól (az alaplap síkjától) a kar rögzítési pontjáig a szárnyon legfeljebb 250 (üvegajtón legfeljebb 200); a kar hosszát a két szorítócsavarral állítsa L-hez. Üvegajtó-bilincs: a forgáspont közepe 500-ra a zsanér felőli széltől (az ábrán 450 + 50) és 18-cal az üveg teteje alatt, 4 db M6×12 hernyócsavarral; a kartartót 2 db M5×10 csavarral rögzítse a bilincsre. Fa- és acélajtónál a kar rögzítési pontjára az útmutató nem ad méretet – szükség esetén keressen minket.
7. Hézag üvegajtónál: húzókar-sínnél hagyjon 25-öt az üveg teteje és az ajtónyílás között; tolókarnál 10-et.
8. Az egység felakasztása: ha az alaplap és a kar a helyén van, akassza a hajtóművet az alaplapra, húzza meg 8 db imbuszcsavarral, majd tegye fel a burkolatot.

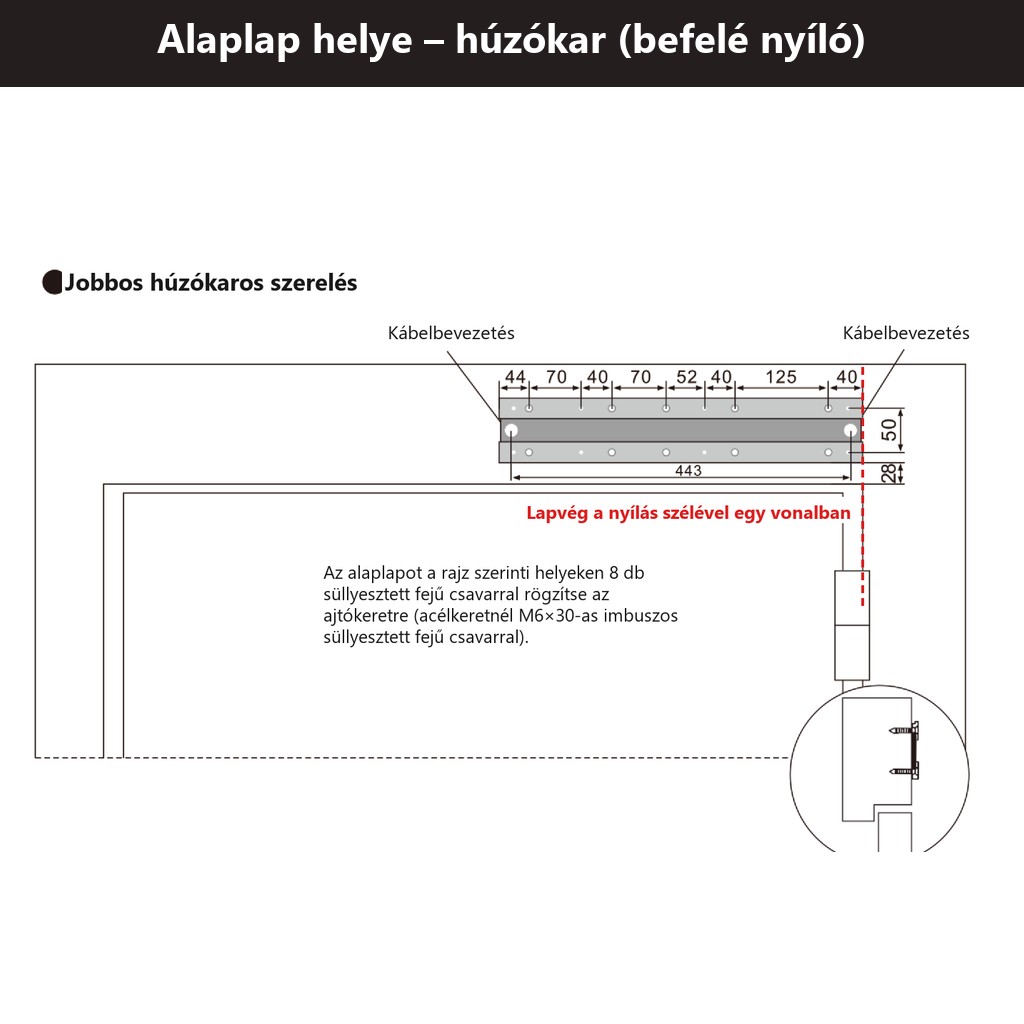

Alaplap helye – húzókar (befelé nyíló)

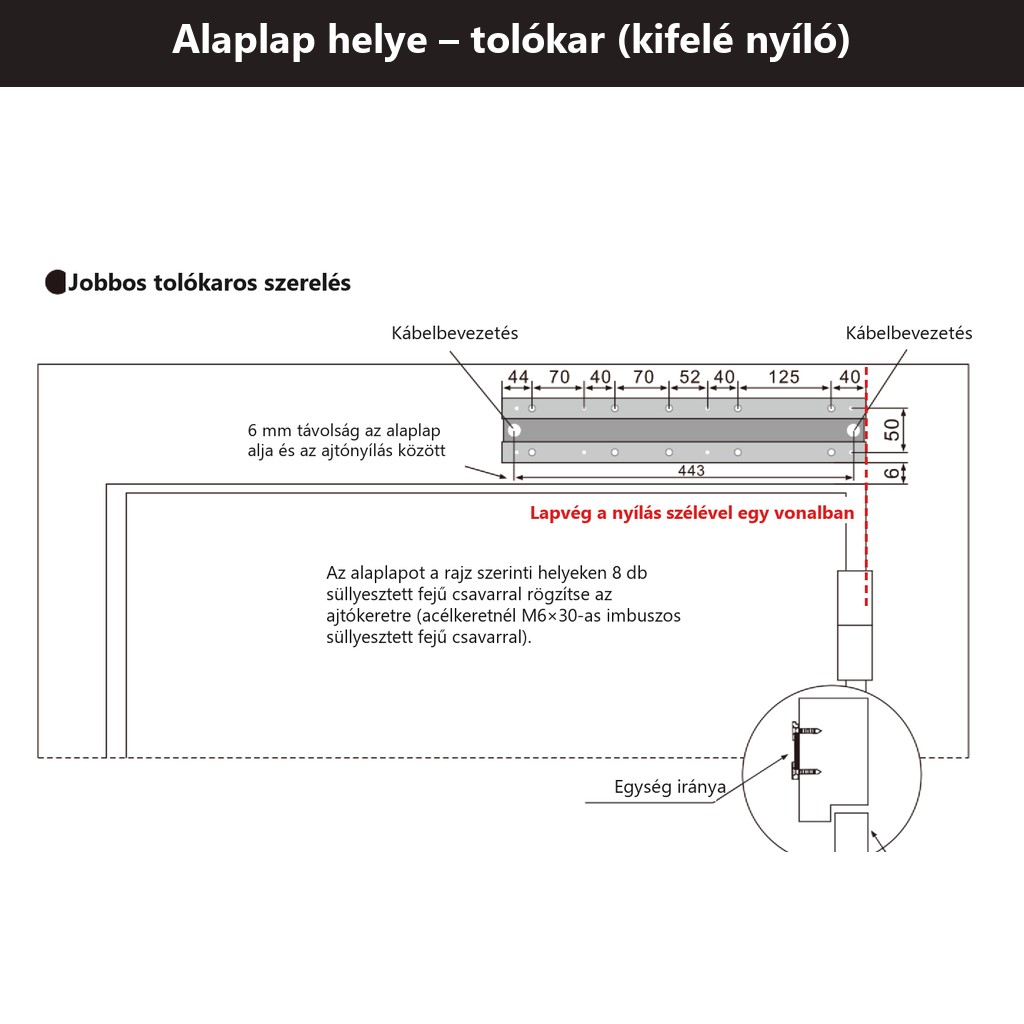

Alaplap helye – tolókar (kifelé nyíló)

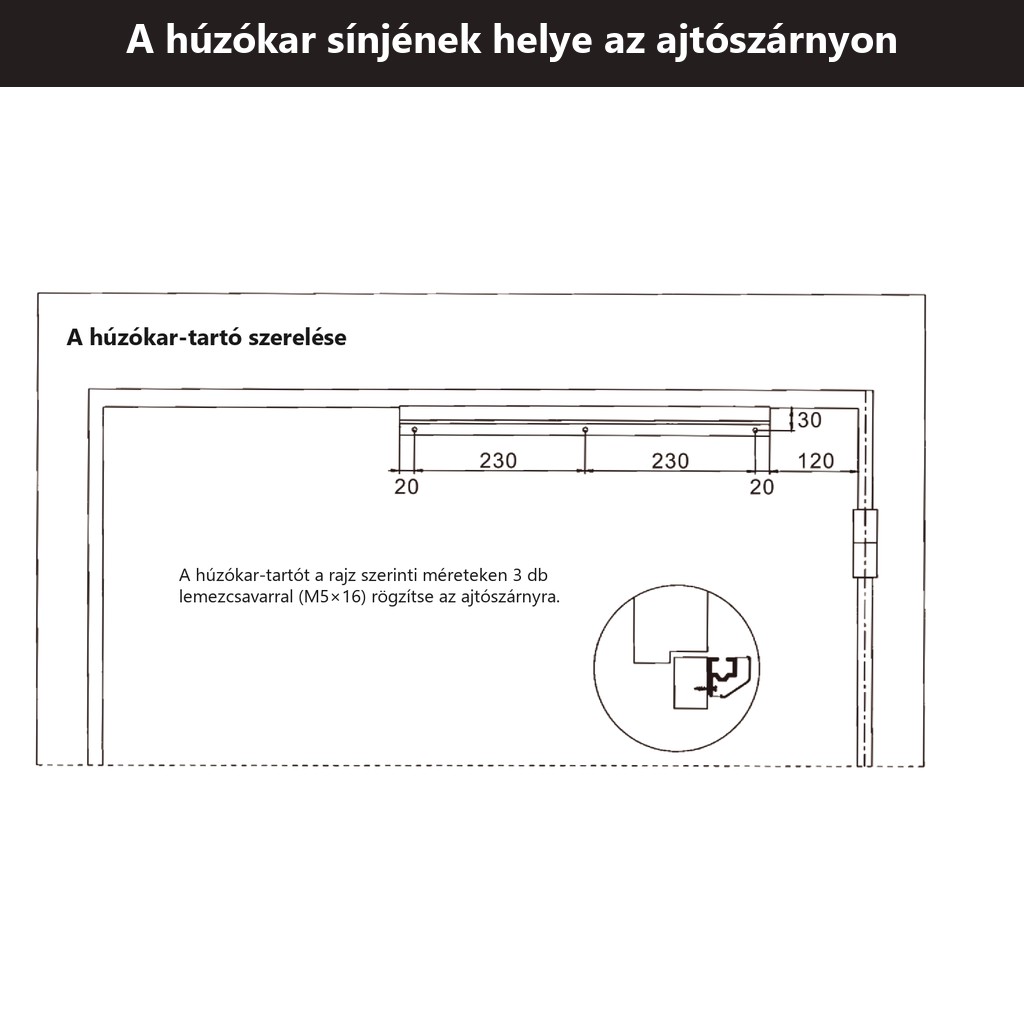

A húzókar sínjének helye az ajtószárnyon

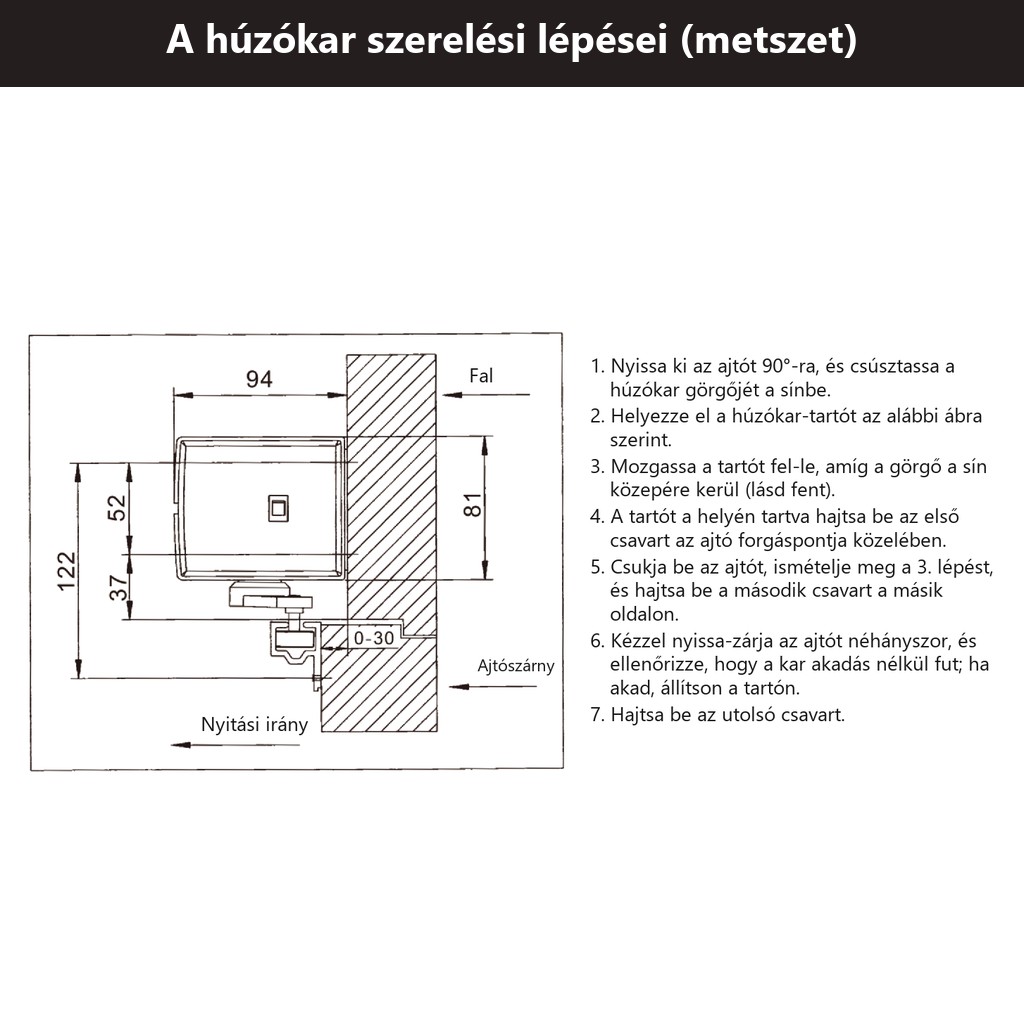

A húzókar szerelési lépései (metszet)

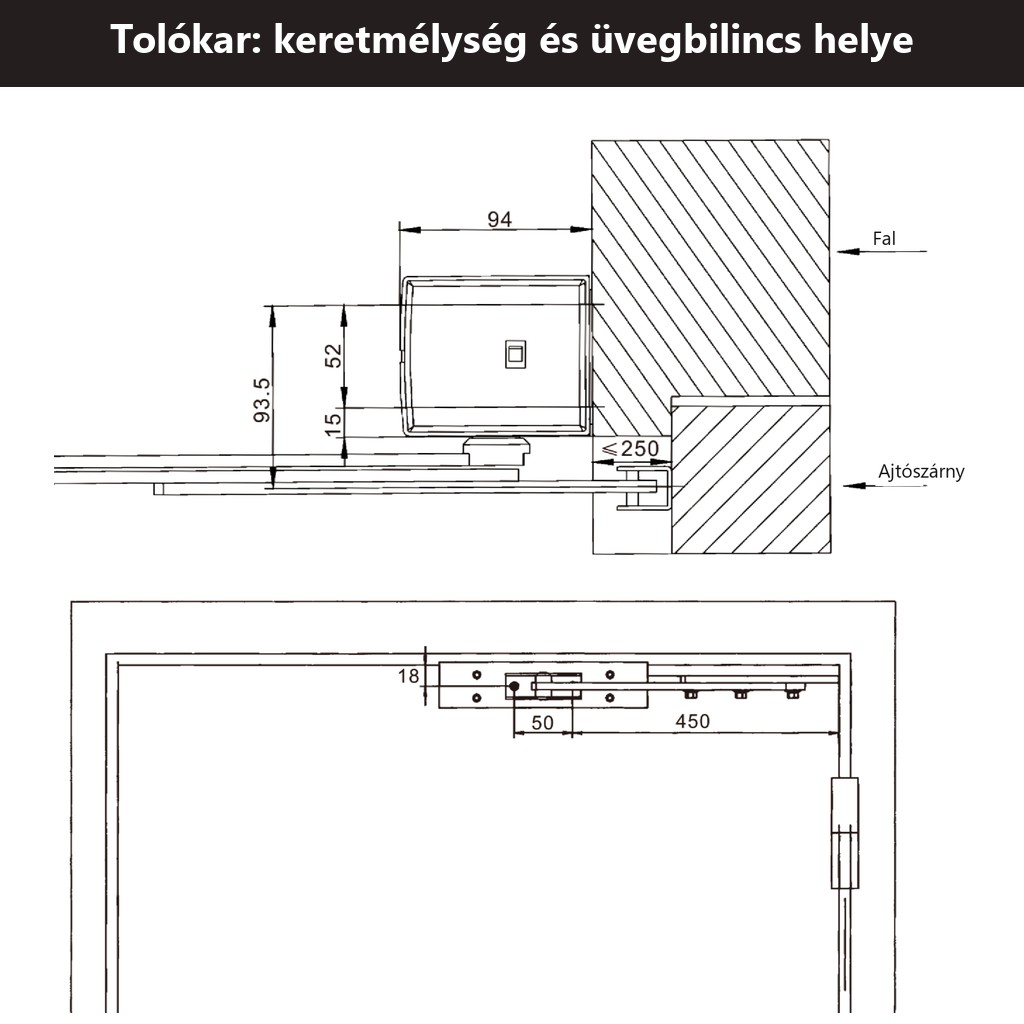

Tolókar: keretmélység és üvegbilincs helye

Bekötési útmutató (telepítési referencia)

Az alábbi ábrák az SP-100 szerelési útmutatóból származnak. A bekötést a vezérlő sorkapocsszámai szerint végezze.

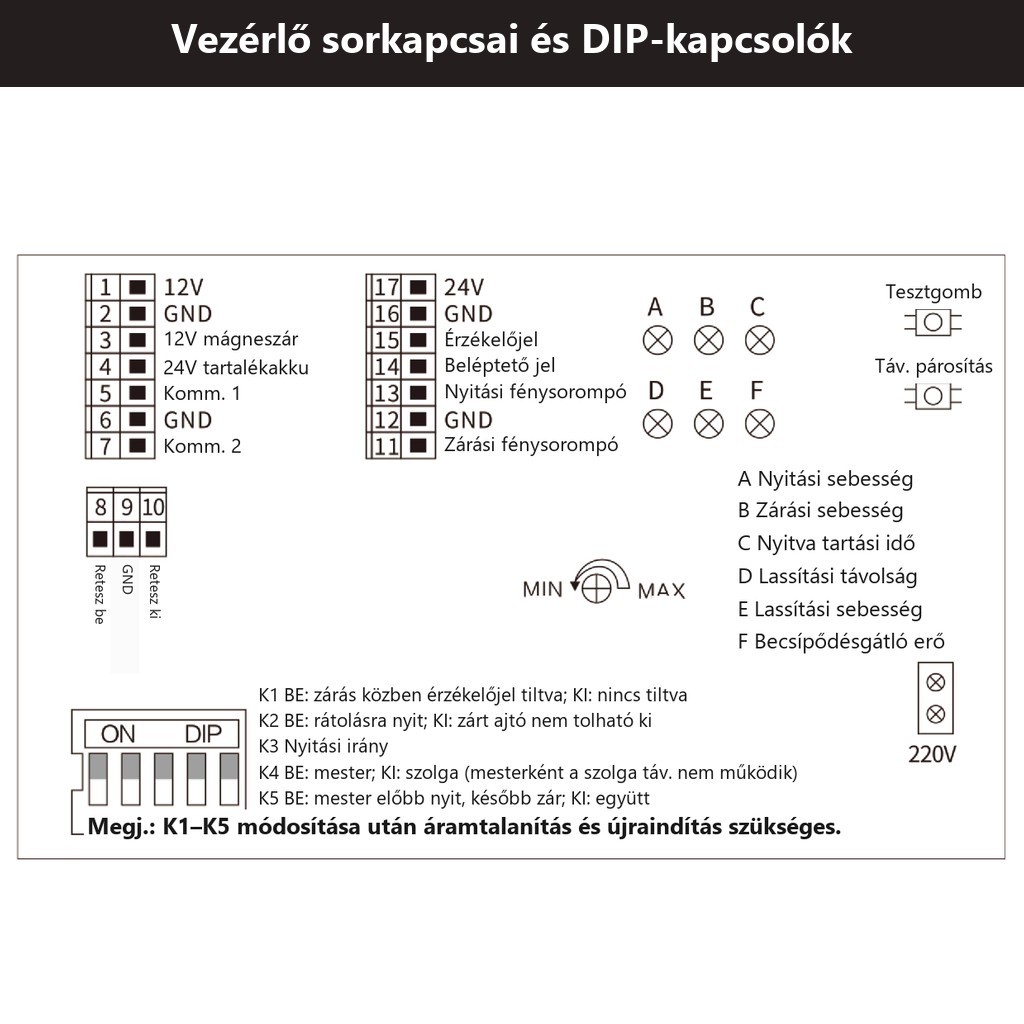

Vezérlő sorkapcsai és DIP-kapcsolók

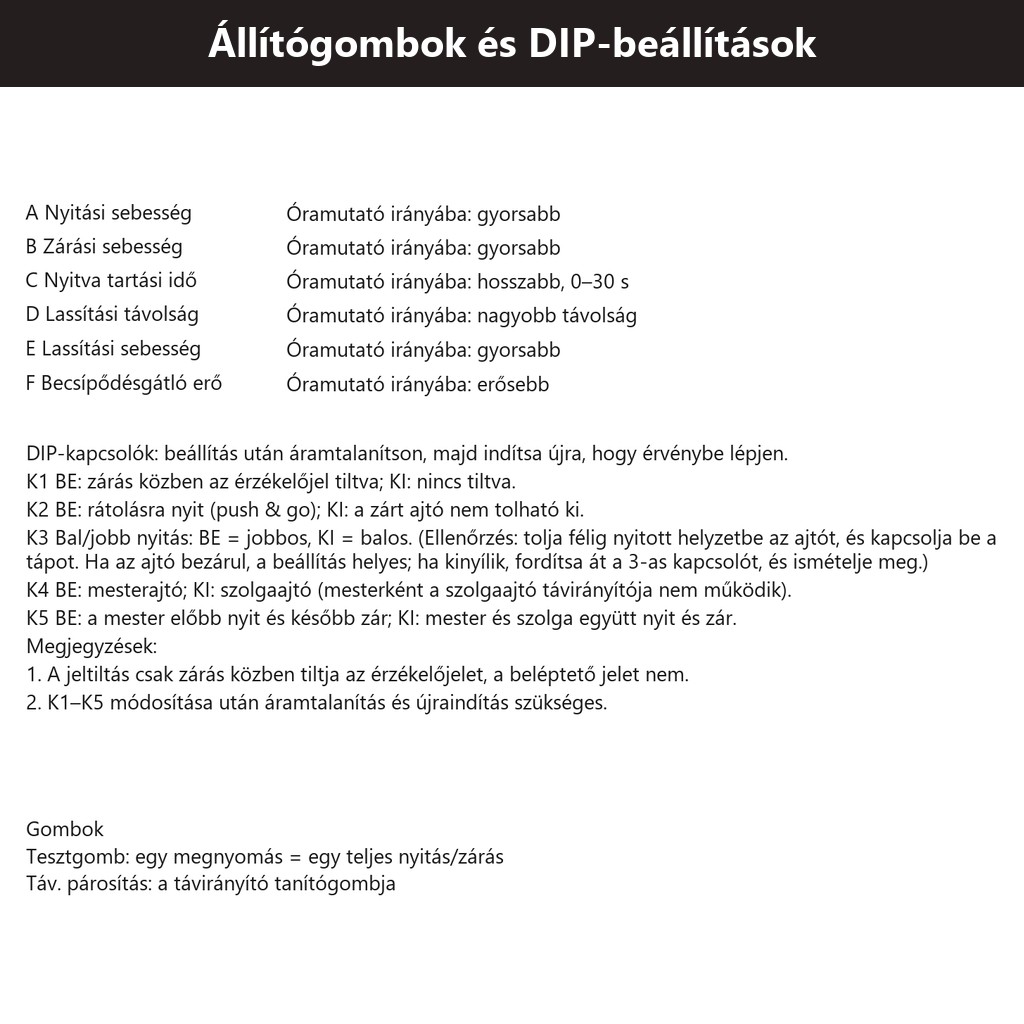

Állítógombok és DIP-beállítások

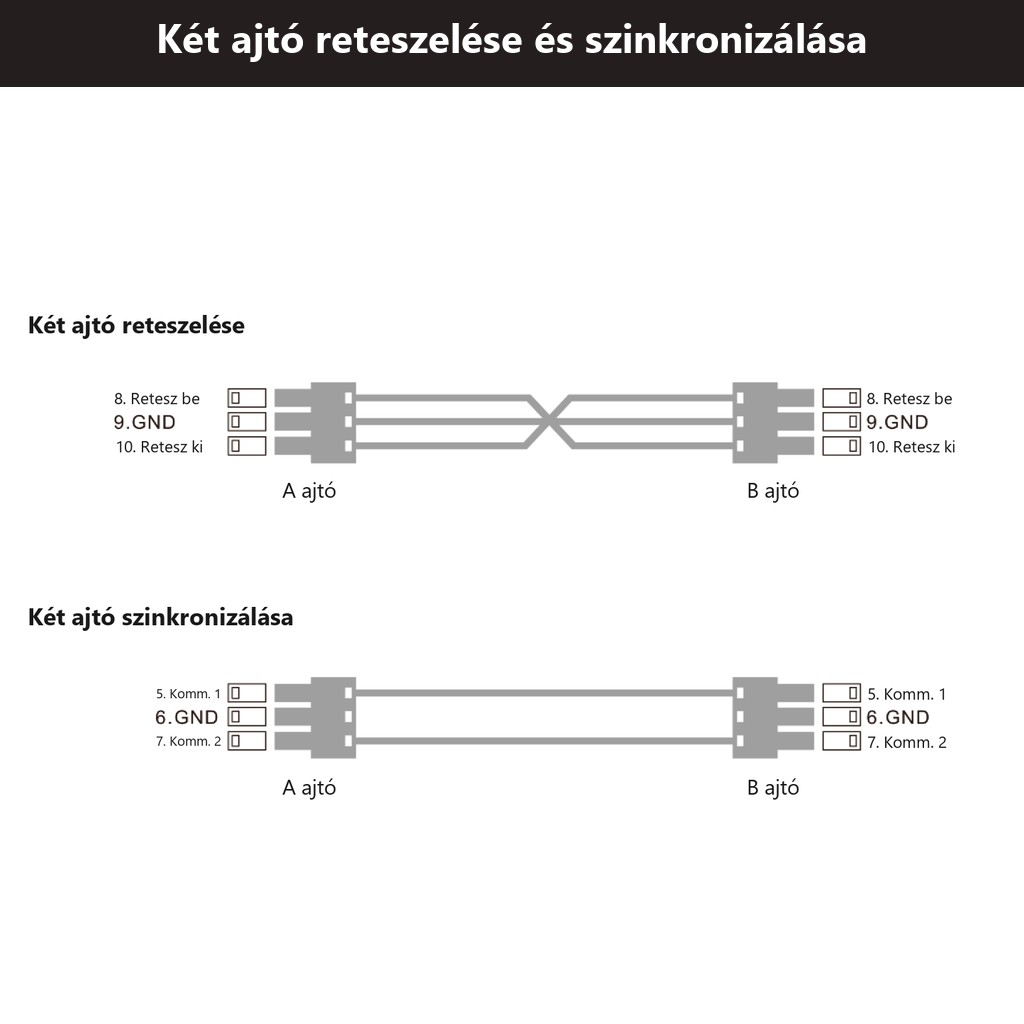

Két ajtó reteszelése és szinkronizálása

• Két ajtó szinkronizálása (5–7. sorkapocs, egyenes bekötés): egy kétszárnyú ajtóhoz – a két szárny együtt nyit és zár. Például üzletek, kórházak, irodaházak kétszárnyú üvegajtaja.
• Két ajtó reteszelése (8–10. sorkapocs, keresztbe kötve): két egymás mögötti ajtóhoz, amelyek zsilipet alkotnak – amíg az egyik nyitva van, a másik zárva marad, így soha nem nyílnak egyszerre. Például tisztaterek, műtők, laboratóriumok, légzuhanyok, hűtőházak bejárata, bankok és ékszerüzletek biztonsági előtere.

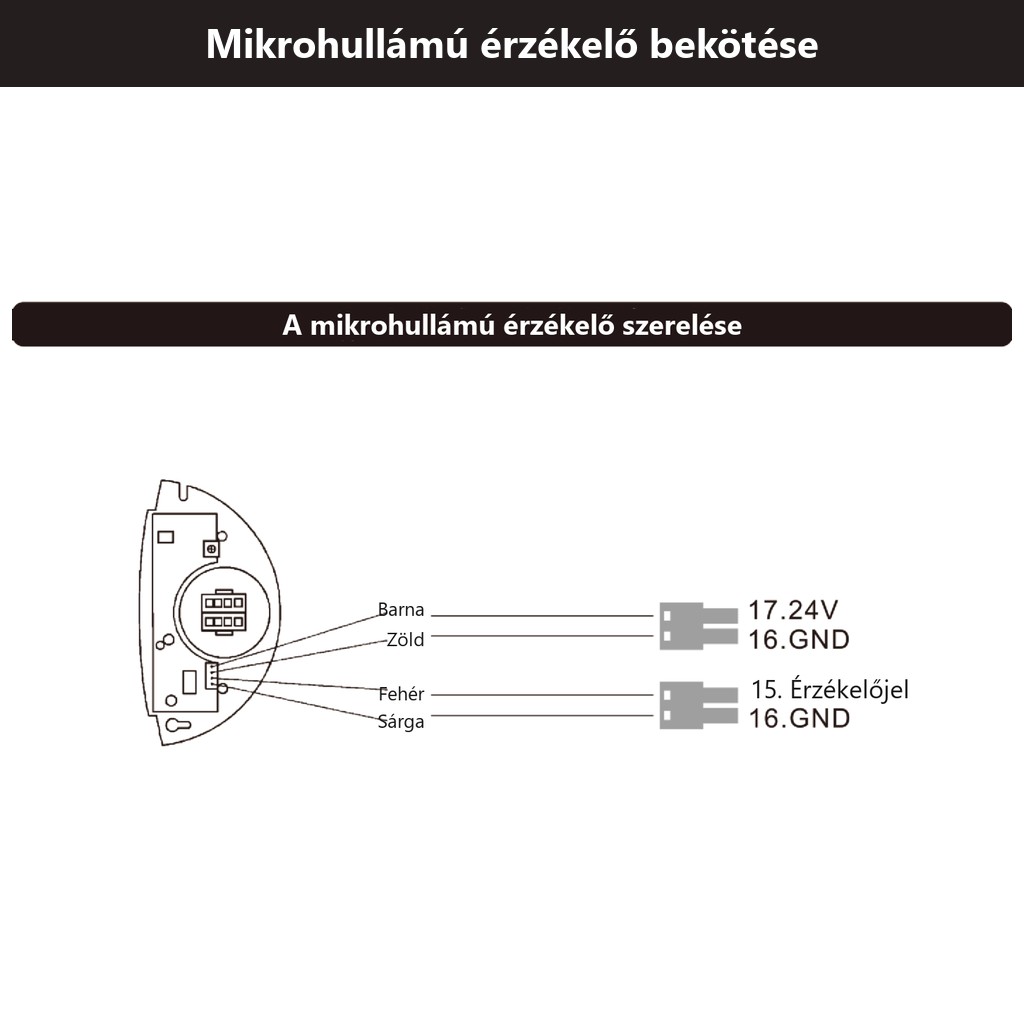

Mikrohullámú szenzor bekötése

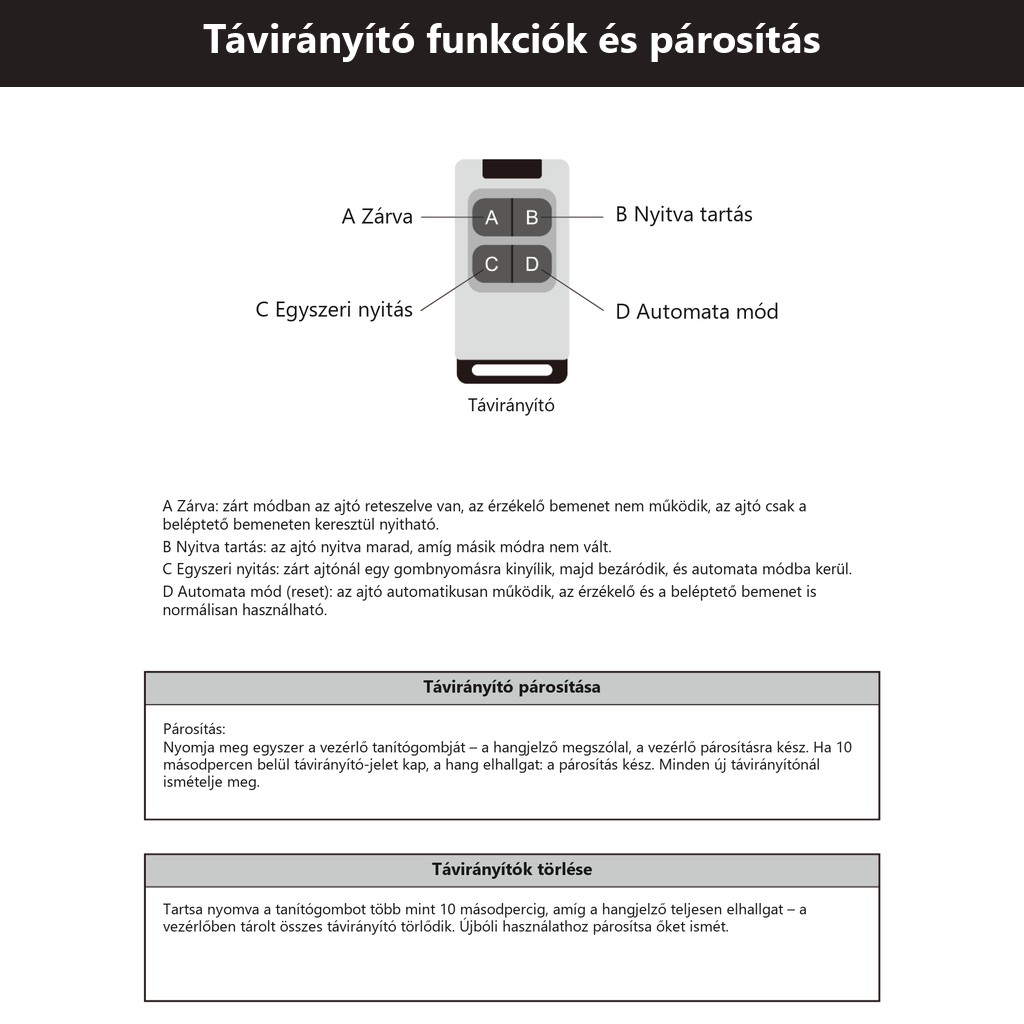

Távirányító funkciók és párosítás

Szerelési útmutató (PDF letöltés)

SP-100 szerelési útmutató (magyar, PDF, 4,1 MB)
